| Τόπος καταγωγής: | Chengdu, Κίνα |
|---|---|
| Μάρκα: | FHDT |
| Πιστοποίηση: | ISO/IEC 11801-2008, TIA/EIA-568B.2-2001 |
| Αριθμό μοντέλου: | Cat.6 u-UTP |
| Ποσότητα παραγγελίας min: | 500 κουτιά |
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Ουδέτερο κιβώτιο, 305m/box |
| Χρόνος παράδοσης: | 3-4 εβδομάδες |
| Όροι πληρωμής: | Συνήθως T/T, άλλοι όροι διαπραγματεύσιμοι |
| Δυνατότητα προσφοράς: | 3-4 εβδομάδες για τη μαζική παραγωγή |
| Αριθμός Μαέστρων: | 8 | Τύπος: | Cat.6 u-UTP |
|---|---|---|---|
| Εφαρμογή: | Τηλεπικοινωνίες/τηλεγράφηση του συστήματος | Χρώμα: | Προσαρμοσμένος |
| Υλικό σακακιών: | PVC&LSZH | Υλικό αγωγού: | Oxygen-free καλώδιο χαλκού |
| Δομή: | 4P στριμμένο ζευγάρι | Αγωγός: | 24 AWG |
| Συσκευασία: | ΟΥΔΕΤΕΡΟ ΚΟΥΤΙ | Ποσότητα: | 305M/BOX |
| Επισημαίνω: | καλώδιο 350MHz Cat6 Ethernet,Cat6 στριμμένο 4P ζευγάρι του U UTP,U UTP 350MHz Cat6 |
||

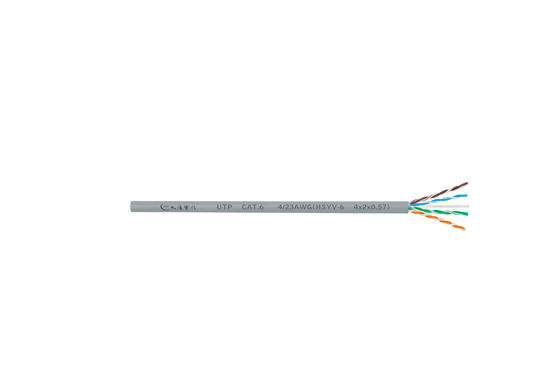

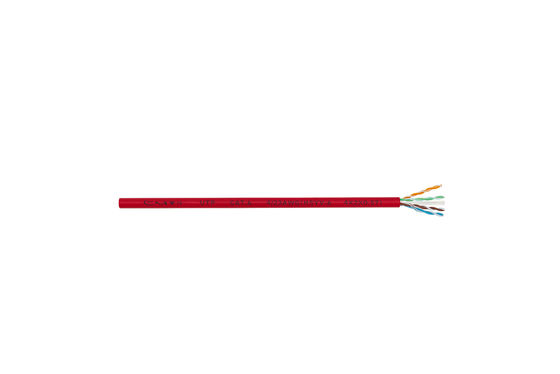

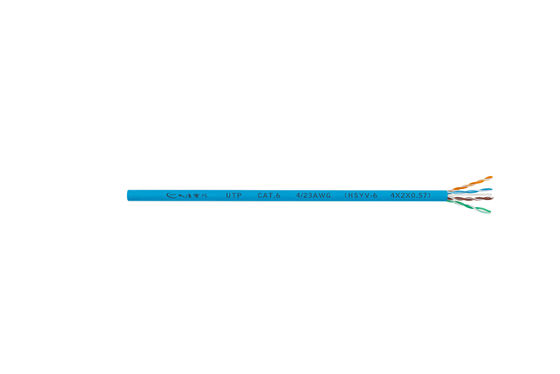

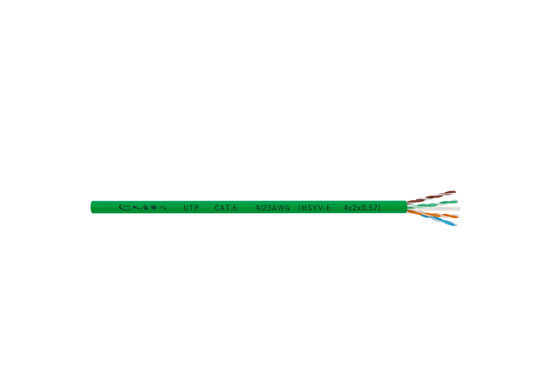

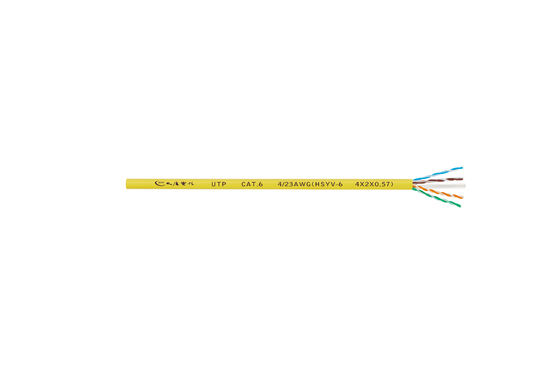

Cat.6 u-UTP 4 υψηλής επίδοσης ζευγάρια καλωδίων του τοπικού LAN
Γρήγορη λεπτομέρεια:
Περιγραφή:
Ο αγωγός υιοθετεί το υψηλής ποιότητας oxygen-free καλώδιο χαλκού 24AWG ή 23AWG (99,99%). Κατάλληλη για τις εφαρμογές Gigabit Ethernet, η υψηλότερη συχνότητα μετάδοσης μπορεί να φθάσει σε 350MHz. Το καλώδιο μπορεί να περάσει 100m καναλιών δοκιμή δοκιμής ή τη μόνιμη συνδέσεων 90m. Πλήρως συναντηθείτε και ανώτερος στα πρότυπα ISO/IEC 11801-2008 TIA/EIA-568B.2-2001, σύμφωνα με CPR UL. Δεχτείτε την προσαρμογή του cOem ή του ODM
Προδιαγραφές:
| Πρότυπα δοκιμής | ANSI/TIA-568-C.2, ISO/IEC 11801 | |||||||||||||||

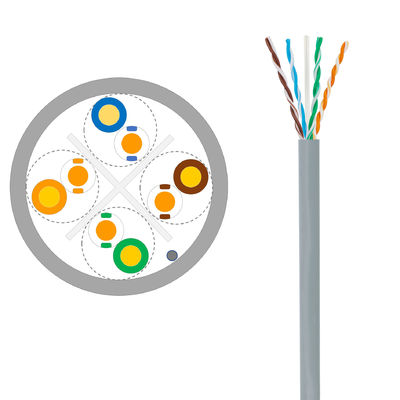

| Κατασκευή | ||||||||||||||||
| Αγωγός | Υλικό | Στερεός γυμνός χαλκός | |
|||||||||||||
| Διάμετρος (χιλ.) | 24AWG | |||||||||||||||
| Μόνωση | Υλικό | HDPE | ||||||||||||||
| Διάμετρος (χιλ.) | 0.92±0.05 | |||||||||||||||
| Χρώμα πυρήνων | 1.white-blue/blue | 2.white-orange/orange | ||||||||||||||
| 3.white-green/green | 4.white-brown/brown | |||||||||||||||
| Σχίστε το σκοινί |
210D*3 Καλώδιο αγωγών Αριθ. |
|||||||||||||||
| Seperator | Ναι | |||||||||||||||
| Θήκη | Υλικό | PVC&LSZH | ||||||||||||||
| Πάχος (χιλ.) | 0.6±0.1 | |||||||||||||||
| Διάμετρος (χιλ.) | 5.6±0.5 | |||||||||||||||
| Χρώμα | Άσπρος | |||||||||||||||
| Εκτύπωση επιφάνειας | Επιστολή υψηλή | 3.0 ± 0.5mm | ||||||||||||||
| Χρώμα | Μαύρος | Συσκευασία: Εξέλικτρο στο κιβώτιο | Μήκος συσκευασίας: 305m | |||||||||||||
| Λάθος & διάστημα τυπωμένων υλών | ≤± 0,5%, 1m | Διαστάσεις κιβωτίων (χιλ.) | 405*230*405 | |||||||||||||
| Ηλεκτρικές ιδιότητες | ||||||||||||||||
| Αντίσταση αγωγών (20℃) | ≤9.5 Ω/100m | |||||||||||||||
| Ηλεκτρική ανισορροπία αντίστασης (20℃) | ≤2.0% | |||||||||||||||
| Αντίσταση μόνωσης | >5000 MΩ·χλμ | |||||||||||||||
| Ζευγάρι για να στηρίξει την ανισορροπία ικανότητας (0,8 KHz ή 1KHz) | ≤160pF/100m | |||||||||||||||
| Ιδιότητες μετάδοσης | ||||||||||||||||
|
Feq MHZ |
Zc | IL | RL | ΕΠΕΙΤΑ | CP ΈΠΕΙΤΑ | ELFEXT | CP ELFEXT | |||||||||
| Ω | dB/100m | DB | dB/100m | dB/100m | dB/100m | dB/100m | ||||||||||
| 1.0 | 100±15 | ≤2.0 | ≥20.0 | ≥74.3 | ≥72.3 | ≥67.8 | ≥64.8 | |||||||||
| 4.0 | ≤3.8 | ≥23.0 | ≥65.3 | ≥63.3 | ≥55.8 | ≥52.8 | ||||||||||
| 8.0 | ≤5.3 | ≥24.5 | ≥60.8 | ≥58.8 | ≥49.7 | ≥46.7 | ||||||||||
| 10.0 | ≤6.0 | ≥25.0 | ≥59.3 | ≥57.3 | ≥47.8 | ≥44.8 | ||||||||||
| 16.0 | ≤7.6 | ≥25.0 | ≥56.2 | ≥54.2 | ≥43.7 | ≥40.7 | ||||||||||
| 20.0 | ≤8.5 | ≥25.0 | ≥54.8 | ≥52.8 | ≥41.8 | ≥38.8 | ||||||||||
| 25.0 | ≤9.5 | ≥24.3 | ≥53.3 | ≥51.3 | ≥39.8 | ≥36.8 | ||||||||||
| 31.25 | ≤10.7 | ≥23.6 | ≥51.9 | ≥49.9 | ≥37.9 | ≥34.9 | ||||||||||
| 62.5 | ≤15.4 | ≥21.5 | ≥47.4 | ≥45.4 | ≥31.9 | ≥28.9 | ||||||||||
| 100 | ≤19.8 | ≥20.1 | ≥44.3 | ≥42.3 | ≥27.8 | ≥24.8 | ||||||||||
|
200
|
≤29.0 | ≥18.0 | ≥39.8 | ≥37.8 | ≥21.8 | ≥18.8 | ||||||||||
| 250 | ≤32.8 | ≥17.3 | ≥38.3 | ≥36.3 | ≥19.8 | ≥16.8 | ||||||||||
| Θερμοκρασία περιβάλλοντος | ||||||||||||||||
| Κατάστημα | -10~+50℃ | Εγκατάσταση | -5~+40 | Εργασία | -20 ~ +60 | |||||||||||
| Παρατήρηση | ||||||||||||||||
|
a) Το καλώδιο μπορεί να περάσει 100m καναλιών δοκιμή δοκιμής ή τη μόνιμη συνδέσεων 90m. b) Η εξωτερική διάμετρος μόνωσης, η εξωτερικές διάμετρος θηκών και οι διαστάσεις συσκευασίας είναι για την αναφορά μόνο. |
||||||||||||||||
Εφαρμογές:
Ευρέως χρησιμοποιημένος για την τηλεγράφηση μεταξύ της εξόδου τηλεπικοινωνιών των περιοχών εργασίας και του πλαισίου διανομής του διαγώνιου ντουλαπιού σύνδεσης στην οικοδόμηση του ΓΕΝΙΚΟΥ ΣΥΣΤΗΜΑΤΟΣ ΤΗΛΕΓΡΑΦΗΣΗΣ, και την τηλεγράφηση μεταξύ της εξόδου τηλεπικοινωνιών χρηστών και του πλαισίου διανομής στο κατοικημένο σύστημα τηλεγράφησης.
FAQ
Καλώδιο του τοπικού LAN Cat.6 u-UTP
Q1. Μπορώ να έχω μια διαταγή δειγμάτων για το καλώδιο;
Α: Ναι, χαιρετίζουμε τη διαταγή δειγμάτων να εξετάσουμε και να ελέγξουμε την ποιότητα. Τα μικτά δείγματα είναι αποδεκτά.
Q2. Τι γίνεται με τη χρονική ανοχή;
Α: 1 εβδομάδα για το δείγμα που προετοιμάζεται, 3-4 εβδομάδες για τη μαζική παραγωγή.
Q3. Έχετε οποιοδήποτε όριο MOQ για τη διαταγή καλωδίων του τοπικού LAN;
Α: Χαμηλό MOQ, 1pc για τον έλεγχο δειγμάτων είναι διαθέσιμο. 200 κιβώτια (305m/box) για τη μαζική παραγωγή
Q5. Πώς να προχωρήσει μια διαταγή για το καλώδιο του τοπικού LAN;
Α: Αρχικά ξέρτε τις απαιτήσεις ή την αίτησή σας.
Αφετέρου αναφέρουμε σύμφωνα με τις απαιτήσεις σας ή τις προτάσεις μας.
Τρίτον ο πελάτης επιβεβαιώνει τα δείγματα και τοποθετεί την κατάθεση για την επίσημη διαταγή.
Τέταρτον παρέχουμε τη λεπτομέρεια συσκευασίας και επιβεβαιώνουμε με τον πελάτη.
Κατόπιν τακτοποιούμε την παραγωγή.
Q6. Είναι ΕΝΤΆΞΕΙ τυπωμένη ύλη το λογότυπό μου στο προϊόν καλωδίων του τοπικού LAN;
Α: Ναι. Παρακαλώ μας ενημερώστε τυπικά πριν από την παραγωγή μας.
Q7: Προσφέρετε την εγγύηση για τα προϊόντα;
Α: Ναι, προσφέρουμε 25 έτη εξουσιοδότησης στα προϊόντα μας.
