| Τόπος καταγωγής: | Chengdu, Κίνα |
|---|---|
| Μάρκα: | FHDT |
| Πιστοποίηση: | ISO/IEC 11801-2008, TIA/EIA-568B.2-2001 |
| Αριθμό μοντέλου: | Cat.5E φ-UTP |
| Ποσότητα παραγγελίας min: | 500 τύμπανα |
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Τύμπανα |
| Χρόνος παράδοσης: | 3-4 εβδομάδες |
| Όροι πληρωμής: | Συνήθως T/T, άλλοι όροι διαπραγματεύσιμοι |
| Δυνατότητα προσφοράς: | 3-4 εβδομάδες για τη μαζική παραγωγή |
| Αριθμός Μαέστρων: | 8 | Τύπος: | Cat.5E φ-UTP |
|---|---|---|---|
| Εφαρμογή: | Τηλεπικοινωνίες/τηλεγράφηση του συστήματος | Χρώμα: | Προσαρμοσμένος |
| Υλικό σακακιών: | LLDPE | Υλικό αγωγού: | Oxygen-free καλώδιο χαλκού |
| Δομή: | 4P στριμμένο ζευγάρι | Αγωγός: | 24 AWG |
| Συσκευασία: | Τύμπανο | ||
| Υψηλό φως: | 4P στριμμένο ζευγάρι Cat5E Φ UTP,4P στριμμένο ζευγαριού καλώδιο χαλκού οξυγόνου ελεύθερο,Ελεύθερο καλώδιο χαλκού οξυγόνου του ISO Cat5E Φ UTP |
||

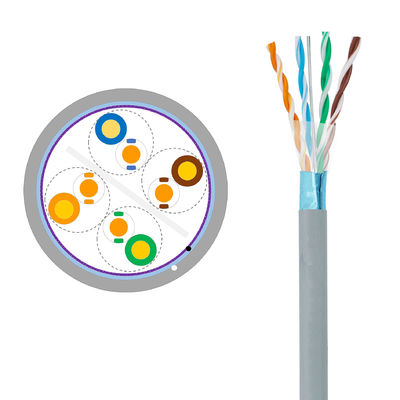

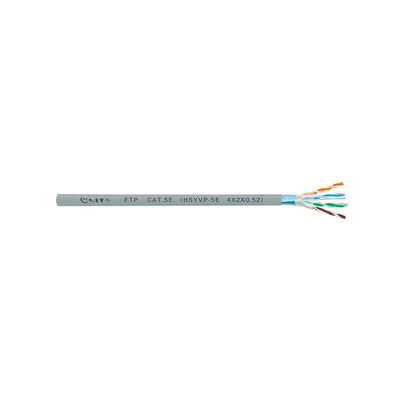

Cat.5E φ-UTP 4 υπαίθριων προστατευμένων ζευγάρια καλωδίων του τοπικού LAN
Γρήγορη λεπτομέρεια:
Περιγραφή:
Ο αγωγός υιοθετεί το υψηλής ποιότητας oxygen-free καλώδιο χαλκού 24AWG (99,99%). Κατάλληλη για τις γρήγορες εφαρμογές Ethernet, η υψηλότερη συχνότητα μετάδοσης μπορεί να φθάσει σε 100MHz. Το σχέδιο του διπλού σακακιού θα μπορούσε να παρέχει την καλύτερη προστασία. Το καλώδιο μπορεί να περάσει 100m καναλιών δοκιμή δοκιμής ή τη μόνιμη συνδέσεων 90m. Πλήρως συναντηθείτε και ανώτερος στα πρότυπα ISO/IEC 11801-2008 TIA/EIA-568B.2-2001, σύμφωνα με CPR UL. Δεχτείτε την προσαρμογή του cOem ή του ODM
Προδιαγραφές:
| Πρότυπα δοκιμής | TIA/EIA-568C.2, ISO_IEC 11801 | ||||||||||||||||||||
| Κατασκευή | |||||||||||||||||||||
| Αγωγός | Υλικό | Στερεός γυμνός χαλκός |
|
||||||||||||||||||
| Διάμετρος (χιλ.) | 24AWG | ||||||||||||||||||||
| Μόνωση | Υλικό | HDPE | |||||||||||||||||||
| Διάμετρος (χιλ.) | 0.97±0.03 | ||||||||||||||||||||
| Χρώμα πυρήνων | 1 άσπρος-μπλε/μπλε | 2 άσπρος-πορτοκάλι/πορτοκάλι | |||||||||||||||||||
| 3 άσπρος-πράσινο/πράσινος | 4 άσπρος-καφετιά/καφετιά | ||||||||||||||||||||
| Βρύση πολυεστέρα | Ναι | Φύλλο αλουμινίου αργιλίου |
ΝΑΙ |
||||||||||||||||||
| Σχίστε το σκοινί | 210D | Καλώδιο αγωγών | Ναι, TC | ||||||||||||||||||
| Σακάκι | Υλικό | LLDPE | |||||||||||||||||||
| Πάχος | 0.75±0.1mm | ||||||||||||||||||||
| Διάμετρος | 6.7±0.5mm | Συσκευασία | Τύμπανο στο κιβώτιο | ||||||||||||||||||
| Χρώμα | Μαύρος | ||||||||||||||||||||
|
Εκτύπωση επιφάνειας |
Επιστολή υψηλή | 3.0 ± 0.5mm | |||||||||||||||||||
| Χρώμα | Άσπρος | ||||||||||||||||||||
| Διαστάσεις κιβωτίων (χιλ.) | 405*405*330 (εσωτερικές διαστάσεις) | ||||||||||||||||||||
| Λάθος & διάστημα τυπωμένων υλών | ≤± 0,5%, 1m | Μήκος συσκευασίας | 305m | ||||||||||||||||||
| Ηλεκτρικές ιδιότητες | |||||||||||||||||||||
| Αντίσταση αγωγών (20℃) | ≤9.38 Ω/100m | ||||||||||||||||||||
| Ηλεκτρική ανισορροπία αντίστασης (20℃) | ≤2.0% | ||||||||||||||||||||
| Αντίσταση μόνωσης | >5000 MΩ·χλμ | ||||||||||||||||||||
| Ζευγάρι για να στηρίξει την ανισορροπία ικανότητας (0,8 KHz ή 1KHz) | ≤160pF/100m | ||||||||||||||||||||
| Αμοιβαία ικανότητα ενός ζευγαριού | ≤5.6nF/100m | ||||||||||||||||||||
| Ιδιότητες μετάδοσης | |||||||||||||||||||||
|
Feq |
Zin | IL | RL | ΕΠΕΙΤΑ | CP ΈΠΕΙΤΑ | ELFEXT | CP ELFEXT | ||||||||||||||
| Ω | dB/100m | DB | dB/100m | dB/100m | dB/100m | dB/100m | |||||||||||||||
| 1.0 | 100±15 | ≤2.04 | ≥20.00 | ≥65.30 | ≥62.30 | ≥64.00 | ≥61.00 | ||||||||||||||
| 4.0 | ≤4.05 | ≥23.01 | ≥56.27 | ≥53.27 | ≥51.96 | ≥48.96 | |||||||||||||||
| 8.0 | ≤5.77 | ≥24.52 | ≥51.75 | ≥48.75 | ≥45.94 | ≥42.94 | |||||||||||||||
| 10.0 | ≤6.47 | ≥25.00 | ≥50.30 | ≥47.30 | ≥44.00 | ≥41.00 | |||||||||||||||
| 16.0 | ≤8.25 | ≥25.00 | ≥47.24 | ≥44.24 | ≥39.92 | ≥36.92 | |||||||||||||||
| 25.0 | ≤10.42 | ≥24.32 | ≥44.33 | ≥41.33 | ≥36.04 | ≥33.04 | |||||||||||||||
| 31.2 | ≤11.71 | ≥23.65 | ≥42.89 | ≥39.89 | ≥34.12 | ≥31.12 | |||||||||||||||
| 62.5 | ≤16.99 | ≥21.54 | ≥38.36 | ≥35.36 | ≥28.08 | ≥25.08 | |||||||||||||||
| 100 | ≤21.98 | ≥20.11 | ≥35.30 | ≥32.30 | ≥24.00 | ≥21.00 | |||||||||||||||
| Θερμοκρασία περιβάλλοντος | |||||||||||||||||||||
| Κατάστημα | -10~+50℃ | Εγκατάσταση | -5~+40 | Εργασία | -20 ~ +75 | ||||||||||||||||
| Παρατήρηση | |||||||||||||||||||||
|
|||||||||||||||||||||
Εφαρμογές:
Ευρέως χρησιμοποιημένος για την τηλεγράφηση μεταξύ της εξόδου τηλεπικοινωνιών των περιοχών εργασίας και του πλαισίου διανομής του διαγώνιου ντουλαπιού σύνδεσης στην οικοδόμηση του ΓΕΝΙΚΟΥ ΣΥΣΤΗΜΑΤΟΣ ΤΗΛΕΓΡΑΦΗΣΗΣ, και την τηλεγράφηση μεταξύ της εξόδου τηλεπικοινωνιών χρηστών και του πλαισίου διανομής στο κατοικημένο σύστημα τηλεγράφησης.
FAQ
Καλώδιο του τοπικού LAN Cat.5E φ-UTP
Q1. Μπορώ να έχω μια διαταγή δειγμάτων για το καλώδιο;
Α: Ναι, χαιρετίζουμε τη διαταγή δειγμάτων να εξετάσουμε και να ελέγξουμε την ποιότητα. Τα μικτά δείγματα είναι αποδεκτά.
Q2. Τι γίνεται με τη χρονική ανοχή;
Α: 1 εβδομάδα για το δείγμα που προετοιμάζεται, 3-4 εβδομάδες για τη μαζική παραγωγή.
Q3. Έχετε οποιοδήποτε όριο MOQ για τη διαταγή καλωδίων του τοπικού LAN;
Α: Χαμηλό MOQ, 1pc για τον έλεγχο δειγμάτων είναι διαθέσιμο. 200 κιβώτια (305m/box) για τη μαζική παραγωγή
Q5. Πώς να προχωρήσει μια διαταγή για το καλώδιο του τοπικού LAN;
Α: Αρχικά ξέρτε τις απαιτήσεις ή την αίτησή σας.
Αφετέρου αναφέρουμε σύμφωνα με τις απαιτήσεις σας ή τις προτάσεις μας.
Τρίτον ο πελάτης επιβεβαιώνει τα δείγματα και τοποθετεί την κατάθεση για την επίσημη διαταγή.
Τέταρτον παρέχουμε τη λεπτομέρεια συσκευασίας και επιβεβαιώνουμε με τον πελάτη.
Κατόπιν τακτοποιούμε την παραγωγή.
Q6. Είναι ΕΝΤΆΞΕΙ τυπωμένη ύλη το λογότυπό μου στο προϊόν καλωδίων του τοπικού LAN;
Α: Ναι. Παρακαλώ μας ενημερώστε τυπικά πριν από την παραγωγή μας.
Q7: Προσφέρετε την εγγύηση για τα προϊόντα;
Α: Ναι, προσφέρουμε 25 έτη εξουσιοδότησης στα προϊόντα μας.
