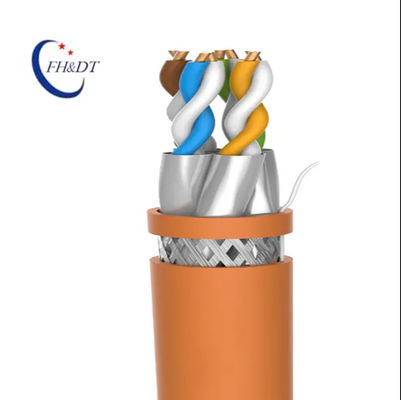

Καλώδιο 50m s-FTP Cat7A Ethernet ODM cOem για τις τηλεπικοινωνίες


S-FTP Cat.7A 4 χαμηλών διαγώνιων συζήτησης δεικτών ζευγάρια καλωδίων του τοπικού LAN

Γρήγορη λεπτομέρεια:

• 1000MHz συχνότητα μετάδοσης
• 22AWG υψηλής ποιότητας αγωγός
• Χαμηλός δείκτης λογομαχίας
• πέρασμα δοκιμής καναλιών 100m
• πέρασμα δοκιμής συνδέσεων 90m μόνιμο
• IEEE802.3an, ISO/IEC 11801-2008, ANSI/TIA-568C.2-2009
• CE, RoHS, CPR, UL υποχωρητικό
• Εξουσιοδότηση 25 έτους
• COem ή ODM διαθέσιμος


Περιγραφή:

Ο αγωγός υιοθετεί το υψηλής ποιότητας oxygen-free καλώδιο χαλκού 22AWG (99,99%). Κατάλληλη για 10 εφαρμογές Gigabit Ethernet, η υψηλότερη συχνότητα μετάδοσης μπορεί να φθάσει σε 1000MHz. Σχεδιασμένος στη δομή της υπο--ασπίδας φύλλων αλουμινίου αργιλίου και της γενικής ασπίδας στρώματος μεταξιού, ο δείκτης λογομαχίας μεταξύ κάθε ζευγαριού πρέπει να αυξηθεί από τουλάχιστον 10dB. Το καλώδιο μπορεί να περάσει 100m καναλιών δοκιμή δοκιμής ή τη μόνιμη συνδέσεων 90m. Πλήρως συναντηθείτε και ανώτερος στα πρότυπα IEEE802.3an ISO/IEC 11801-2008 ANSI/TIA-568C.2-2009, σύμφωνα με CPR UL. Δεχτείτε την προσαρμογή του cOem ή του ODM


Προδιαγραφές:


Πρότυπα δοκιμής				IEC 61156-5
Κατασκευή
Αγωγός				Υλικό					Στερεός γυμνός χαλκός
				Διάμετρος (χιλ.)					0,63±0.01
Μόνωση				Υλικό					PE δέρμα-αφρός-δερμάτων
				Διάμετρος (χιλ.)					1.49±0.05
Χρώμα πυρήνων				1.white-blue/blue					2.white-orange/orange
				3.white-green/green					4.white-brown/brown
Βρύση πολυεστέρα		Αριθ.					Φύλλο αλουμινίου αργιλίου			Ναι
Σχίστε το σκοινί		210D*3					Καλώδιο αγωγών			Αριθ.
Πλεξούδα		Ναι					Κάλυψη			≥30%
Θήκη				Υλικό					PVC
				Πάχος (χιλ.)					0.6±0.1
				Διάμετρος (χιλ.)					8.2±0.5
				Χρώμα					Γκρίζος
Εκτύπωση επιφάνειας				Επιστολή υψηλή					3.0 ± 0.5mm
				Χρώμα					Μαύρος
				Λάθος & διάστημα τυπωμένων υλών					≤± 0,5%, 1m
Συσκευασία: Τύμπανο							Μήκος συσκευασίας: 305m
Διαστάσεις κιβωτίων (χιλ.)			400*200*320
Ηλεκτρικές ιδιότητες
Αντίσταση αγωγών (20℃)													≤9.5 Ω/100m
Ηλεκτρική ανισορροπία αντίστασης (20℃)													≤2.0%
Αντίσταση μόνωσης													>5000 MΩ·χλμ
Ζευγάρι για να στηρίξει την ανισορροπία ικανότητας (0,8 KHz ή 1KHz)													≤160pF/100m
Αμοιβαία ικανότητα ενός ζευγαριού													≤5.6nF/100m
Ιδιότητες μετάδοσης (τρηματώδης σκώληκας που εξετάζει)
Feq MHZ	Zc					IL		RL				ΕΠΕΙΤΑ			CP ΈΠΕΙΤΑ		ELFEXT		CP ELFEXT
	Ω					≤dB/100m		≥dB				≥dB/100m			≥dB/100m		≥dB/100m		≥dB/100m
4.00	100±15Ω					3.7		23.0				78.0			75.0		78.0		75.0
8.00						5.2		24.5				78.0			75.0		77.2		74.2
10.00						5.8		25.0				78.0			75.0		75.3		72.3
16.00						7.3		25.0				78.0			75.0		71.2		68.2
20.00						8.2		25.0				78.0			75.0		69.3		66.3
25.00						9.2		24.3				78.0			75.0		67.3		64.3
31.25						10.3		23.6				78.0			75.0		65.4		62.4
62.50						14.6		21.5				78.0			75.0		59.4		56.4
100.00						18.5		20.1				75.4			72.4		55.3		52.3
200.00	100±18Ω					26.5		18.0				70.9			67.9		49.3		46.3
250.00						29.7		17.3				69.4			66.4		47.3		44.3
300.00	100±25Ω					32.7		17.3				68.2			65.2		45.8		42.8
400.00						38.0		17.3				66.4			63.4		43.3		40.3
500.00						42.8		17.3				64.9			61.9		41.3		38.3
600.00						47.1		17.3				63.7			60.7		39.7		36.7
1000	100±35Ω					61.9		15.1				60.4			57.4		35.3		32.3
Θερμοκρασία περιβάλλοντος
Κατάστημα					-10~+50℃						Εγκατάσταση			-5~+40		Εργασία		-20 ~ +60
Παρατήρηση
a) Εξασφαλίστε πέρασμα 100m δοκιμή καναλιών και περάστε δοκιμή συνδέσεων 90m τη μόνιμη. b) Η εξωτερική διάμετρος μόνωσης, η εξωτερική διάμετρος θηκών και τα συσκευάζοντας στοιχεία είναι για την αναφορά μόνο.


Εφαρμογές:

Ευρέως χρησιμοποιημένος για την τηλεγράφηση μεταξύ της εξόδου τηλεπικοινωνιών των περιοχών εργασίας και του πλαισίου διανομής του διαγώνιου ντουλαπιού σύνδεσης στην οικοδόμηση του ΓΕΝΙΚΟΥ ΣΥΣΤΗΜΑΤΟΣ ΤΗΛΕΓΡΑΦΗΣΗΣ, και την τηλεγράφηση μεταξύ της εξόδου τηλεπικοινωνιών χρηστών και του πλαισίου διανομής στο κατοικημένο σύστημα τηλεγράφησης.

• Εθνικό πανεπιστήμιο της Σιγκαπούρης που διδάσκει την οικοδόμηση

• Κυβέρνηση HDB της Σιγκαπούρης

• Τηλεγράφηση μετρό Chengdu


FAQ

Καλώδιο του τοπικού LAN s-FTP Cat.7A
Q1. Μπορώ να έχω μια διαταγή δειγμάτων για το καλώδιο;
Α: Ναι, χαιρετίζουμε τη διαταγή δειγμάτων να εξετάσουμε και να ελέγξουμε την ποιότητα. Τα μικτά δείγματα είναι αποδεκτά.

Q2. Τι γίνεται με τη χρονική ανοχή;
Α: 1 εβδομάδα για το δείγμα που προετοιμάζεται, 3-4 εβδομάδες για τη μαζική παραγωγή.

Q3. Έχετε οποιοδήποτε όριο MOQ για τη διαταγή καλωδίων του τοπικού LAN;
Α: Χαμηλό MOQ, 1pc για τον έλεγχο δειγμάτων είναι διαθέσιμο. 200 κιβώτια (305m/box) για τη μαζική παραγωγή

Q5. Πώς να προχωρήσει μια διαταγή για το καλώδιο του τοπικού LAN;
Α: Αρχικά ξέρτε τις απαιτήσεις ή την αίτησή σας.
Αφετέρου αναφέρουμε σύμφωνα με τις απαιτήσεις σας ή τις προτάσεις μας.
Τρίτον ο πελάτης επιβεβαιώνει τα δείγματα και τοποθετεί την κατάθεση για την επίσημη διαταγή.
Τέταρτον παρέχουμε τη λεπτομέρεια συσκευασίας και επιβεβαιώνουμε με τον πελάτη.
Κατόπιν τακτοποιούμε την παραγωγή.

Q6. Είναι ΕΝΤΆΞΕΙ τυπωμένη ύλη το λογότυπό μου στο προϊόν καλωδίων του τοπικού LAN;
Α: Ναι. Παρακαλώ μας ενημερώστε τυπικά πριν από την παραγωγή μας.

Q7: Προσφέρετε την εγγύηση για τα προϊόντα;
Α: Ναι, προσφέρουμε 25 έτη εξουσιοδότησης στα προϊόντα μας.
