| Ονομασία μάρκας: | FHDT |
| Αριθμός μοντέλου: | Εσωτερικά οπτικά καλώδια πολυ-ινών |
| MOQ: | 500 τύμπανα |
| τιμή: | negotiable |
| Πληροφορίες συσκευασίας: | Όχι περισσότεροι από 4km/drum |
| Όροι πληρωμής: | Συνήθως T/T, άλλοι όροι διαπραγματεύσιμοι |

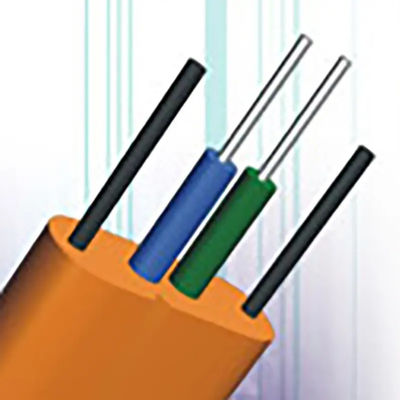

Το καλώδιο τύπων τόξων χαμηλός-τριβής χρησιμοποιείται ως καλώδιο πτώσης για την πρόσβαση από υπαίθριο σε εσωτερικό.
Η οπτική ίνα που παρέχεται σε αυτήν την προδιαγραφή καλύπτει τις απαιτήσεις του ITU-τ G.657
| Ιδιότητες ινών | |||||
| Ιδιότητες | Λεπτομέρεια | Αξία | Μονάδα | ||
| Διάμετρος τομέων τρόπου | Μήκος κύματος | 1 310 | NM | ||
| Σειρά των ονομαστικών τιμών | 8.6-9.2 | µm | |||
| Ανοχή | ±0.4 | µm | |||
| Διάμετρος επένδυσης | Ονομαστικός | 125.0 | µm | ||
| Ανοχή | ±0.7 | µm | |||
| Concentricity πυρήνων λάθος | Μέγιστος | 0,5 | µm | ||
| Κυκλικότητα ‑ επένδυσης μη | Μέγιστος | 1.0 | % | ||
| Κομμένο καλώδιο μήκος κύματος | Μέγιστος | 1260 | NM | ||
| Macrobending απώλεια ινών Uncabled | Ακτίνα | 15 | 10 | 7.5 | χιλ. |
| Αριθμός στροφών | 10 | 1 | 1 | ||
| Μέγιστο σε 1550 NM | 0,03 | 0,1 | 0,5 | DB | |
| Μέγιστο σε 1625 NM | 0,1 | 0,2 | 1.0 | DB | |
| Πίεση απόδειξης | Ελάχιστος | 0,69 | GPa | ||
|
Χρωματική παράμετρος διασποράς συναρμολόγηση Sellmeier 3-όρου (1 260nm σε 1 460 NM) |
λ0min | 1 300 | NM | ||
| λ0max | 1 324 | NM | |||
| S0min | 0,073 | CP (nm2 × χλμ) | |||
| S0max | 0,092 | CP (nm2 × χλμ) | |||
|
Γραμμική συναρμολόγηση (1 460 NM σε 1 625 NM) |
Λεπτό σε 1550 NM | 13.3 | CP (NM × χλμ) | ||
| Μέγιστο σε 1550 NM | 18.6 | CP (NM × χλμ) | |||
| Λεπτό σε 1625 NM | 17.2 | CP (NM × χλμ) | |||
| Μέγιστο σε 1625 NM | 23.7 | CP (NM × χλμ) | |||
|
Ιδιότητες ινών |
|||
|---|---|---|---|
| Ιδιότητες | Λεπτομέρεια | Αξία | Μονάδα |
| Μέγιστη μείωση | @ 1310 NM | 0,40 | dB/km |
| Μέγιστη μείωση μετά από τη γήρανση υδρογόνου | @ 1383 NM ±3 NM | 0,40 | dB/km |
| Μέγιστη μείωση | @ 1550 NM | 0,30 | dB/km |
| Διάμετρος τομέων τρόπου | Μήκος κύματος | 1310 | NM |
| Σειρά των ονομαστικών τιμών | 8.6-9.2 | μm | |
| Ανοχή | ± 0,4 | μm | |
| Διάμετρος επένδυσης | Ονομαστικός | 125.0 | μm |
| Ανοχή | ± 0,7 | μm | |
| Concentricity πυρήνων λάθος | Μέγιστος | 0,6 | μm |
| Noncircularity επένδυσης | Μέγιστος | 1.0 | % |
| Κομμένο καλώδιο μήκος κύματος | Μέγιστος | 1260 | NM |
| Απώλεια Macrobending | Ακτίνα | 30 | χιλ. |
| Αριθμός στροφών | 100 | ||
| Μέγιστο σε 1625 NM | 0,1 | DB | |
| Πίεση απόδειξης | Ελάχιστος | 0,69 | GPa |
|
Χρωματική παράμετρος διασποράς συναρμολόγηση Sellmeier 3-όρου (1260 NM σε 1460 NM) |
λ0min | 1300 | NM |
| λ0max | 1324 | NM | |
| S0min | 0,073 | CP (nm2 × χλμ) | |
| Τύπος | Περιγραφή |
Εφαρμογές σειρά |
Κατάσταση χρήσης |
| GJXV | Κεντρικό μέλος δύναμης μετάλλων, θήκη PVC, καλώδια πτώσης τόξο-τύπων | Κτήρια με την οριζόντια και κάθετη καλωδίωση | συστημένος |
| GJXFV | Κεντρικό μέλος δύναμης αμέταλλων, θήκη PVC, καλώδια πτώσης τόξο-τύπων | Γενική χρήση | |
| GJXH | Κεντρικό μέλος δύναμης μετάλλων, φλόγα μη-αλόγονου - σακάκι καθυστερούντω, καλώδια πτώσης τόξο-τύπων | συστημένος | |
| GJXFH | Κεντρικό μέλος δύναμης αμέταλλων, μη-αλόγονο, φλόγα - σακάκι καθυστερούντω, καλώδια πτώσης τόξο-τύπων | συστημένος | |
| GJYXCH |
Κεντρικό μέλος δύναμης μετάλλων, φλόγα μη-αλόγονου σακάκι καθυστερούντω, καλώδια πτώσης τόξο-τύπων μόνος-υποστήριξης |
Υπαίθριος Υπερυψωμένη εισαγωγή μόνος-υποστήριξης |
συστημένος |
| GJYXFCH |
Κεντρικό μέλος δύναμης αμέταλλων, μη-αλόγονο φλόγα - σακάκι καθυστερούντω, καλώδια πτώσης τόξο-τύπων μόνος-υποστήριξης |
Γενική χρήση |
Σύμφωνα με τη σειρά της εφαρμογής. Τα καλώδια πτώσης τόξο-τύπων μας μπορούν να ταξινομηθούν σε δύο σειρές: οριζόντιο και κάθετο σύστημα τηλεγράφησης και αυτοφερόμενο εναέριο καλώδιο.
Πρότυπα: YD/T1997.1-2014
Κύριες τεχνικές παράμετροι
| Στοιχείο | GJXH/V | GJXFH/V | ||
| Διάμετρος καλωδίων (χιλ.) | 2.0×3.0 | |||
| Βάρος καλωδίων (kg/km) | 10 | 9 | ||
| Όρος δύναμης (ν) | Πολύ | 100 | 100 | |
| Απότομα | 250 | 250 | ||
| Αντίσταση συντριβής (N/100mm) | Πολύ | 1000 | 1000 | |
| Απότομα | 2200 | 2200 | ||
| Σειρά θερμοκρασίας (℃) | -40~+60 | |||
| Σημείωση: Προτείνετε το μέλος δύναμης ότι μετάλλων χρησιμοποιείται για το οριζόντιο και κάθετο σύστημα τηλεγράφησης | ||||
Κύριες τεχνικές παράμετροι
| Στοιχείο | GJXCH/V | GJXFCH/V | |
| Διάμετρος καλωδίων (χιλ.) | 2.0×4.0 | ||
| Βάρος καλωδίων (kg/km) | 20 | 19 | |
| Όρος δύναμης (ν) | Πολύ | 300 | 300 |
| Απότομα | 900 | 900 | |
|
Αντίσταση συντριβής (N/100mm) |
Πολύ | 1000 | 1000 |
| Απότομα | 2200 | 2200 | |
| Σειρά θερμοκρασίας (℃) | -40~+60 | ||
|
