| Ονομασία μάρκας: | FHDT |

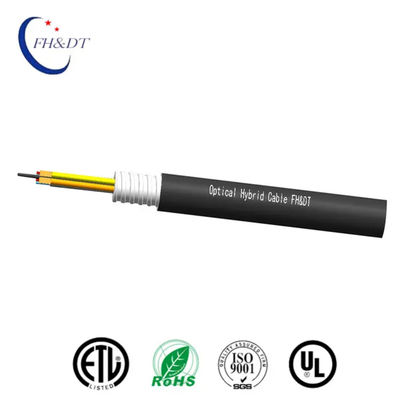

| Αριθμός μοντέλου: | Οπτικά και ηλεκτρικά υβριδικά καλώδια για το δίκτυο πρόσβασης |
| MOQ: | 500 τύμπανα |
| τιμή: | negotiable |
| Πληροφορίες συσκευασίας: | Όχι περισσότεροι από 4km/drum |
| Όροι πληρωμής: | Συνήθως T/T, άλλοι όροι διαπραγματεύσιμοι |
●Ακριβής έλεγχος διεργασίας που εξασφαλίζει καλές μηχανικές και εκτελέσεις θερμοκρασίας.
●Οπτικό και ηλεκτρικό υβριδικό σχέδιο, που λύνει το πρόβλημα της παροχής ηλεκτρικού ρεύματος και της μετάδοσης σημάτων και που παρέχει το συγκεντρωμένους έλεγχο και τη συντήρηση της δύναμης για τον εξοπλισμό.
●Βελτίωση της επιδεξιότητας της δύναμης και μείωση του συντονισμού και της συντήρησης της παροχής ηλεκτρικού ρεύματος.
●Μείωση των δαπανών προμήθειας και εξοικονόμηση των δαπανών κατασκευής.
●Κυρίως χρησιμοποιημένος για να συνδέσει BBU και RRU σύστημα παροχής ΣΥΝΕΧΟΎΣ στο μακρινό ηλεκτρικού ρεύματος για το διανεμημένο σταθμό βάσης.
●Εφαρμόσιμος στον αγωγό και τις εναέριες εγκαταστάσεις.
| Ιδιότητες ινών | |||
| Ιδιότητες | Λεπτομέρεια | Αξία | Μονάδα |
| Διάμετρος τομέων τρόπου | Μήκος κύματος | 1310 | NM |
| Σειρά των ονομαστικών τιμών | 8.6-9.2 | μm | |
| Ανοχή | ± 0,4 | μm | |
| Διάμετρος επένδυσης | Ονομαστικός | 125.0 | μm |
| Ανοχή | ± 0,7 | μm | |
| Concentricity πυρήνων λάθος | Μέγιστος | 0,6 | μm |
| Noncircularity επένδυσης | Μέγιστος | 1.0 | % |
| Κομμένο καλώδιο μήκος κύματος | Μέγιστος | 1260 | NM |
| Απώλεια Macrobending | Ακτίνα | 30 | χιλ. |
| Αριθμός στροφών | 100 | ||
| Μέγιστο σε 1625 NM | 0,1 | DB | |
| Πίεση απόδειξης | Ελάχιστος | 0,69 | GPa |
| Χρωματική παράμετρος διασποράς | λ0min | 1300 | NM |
| λ0max | 1324 | NM | |
| S0max | 0,092 | CP (nm2 × χλμ) | |
| Ιδιότητες καλωδίων | |||
| Ιδιότητες | Λεπτομέρεια | Αξία | Μονάδα |
| Συντελεστής μείωσης | Μέγιστο σε 1310 NM | 0,38 | dB/km |
| Μέγιστο σε 1550 NM | 0,25 | dB/km | |
| Μέγιστο σε 1625 NM | 0,38 | dB/km | |
| Συντελεστής PMD | Μ | 20 | καλώδια |
| Q | 0,01 | % | |
| Μέγιστο PMDQ | 0,20 | CP | |
Η τυποποιημένη δομή GDTS του καλωδίου παρουσιάζεται στον ακόλουθο πίνακα, άλλες δομή και αρίθμηση ινών είναι επίσης διαθέσιμες σύμφωνα με τις απαιτήσεις πελατών.
| Στοιχείο | Περιεχόμενο | Αξία | Παρατηρήσεις | |
| 12 | 24 | |||
| Χαλαρός σωλήνας | Αριθμός | 1 | 2 | |
| Εξωτερική διάμετρος (χιλ.) | 3.2 | 3.2 | PBT | |
| Υλικό πληρώσεως | Αριθμός | 1 | 0 | Πολυπροπυλένιο |
| Αρίθμηση ινών ανά σωλήνα | G.652D | 12 | 12 | |
| Καλώδιο δύναμης | Τύπος | 2.5mm2 | ||
| Αγωγός | Χαλκός | Κατηγορία 1: στερεοί αγωγοί | ||
| Αριθμός | 2 | |||
| Μέγιστη ΣΥΝΕΧΗΣ αντίσταση του ενιαίου αγωγού (20℃) (Ω/km) | 7.98 | |||
| Κεντρικό μέλος δύναμης | Υλικό | FRP | ||
| Διάμετρος (χιλ.) | 1.0 | |||
| Διάμετρος στρώματος PE (χιλ.) | 1.6 | |||
| Εμποδίζοντας υλικό νερού | Υλικό | Εμποδίζοντας νήμα νερού | ||
| Εμποδίζοντας ταινία νερού | ||||
| Τεθωρακισμένο | Υλικό | Το PE έντυσε τη ζαρωμένη ταινία χάλυβα | ||
| Εξωτερική θήκη | Υλικό | MDPE | ||
| Χρώμα | Μαύρος | |||
| Πάχος (χιλ.) | Ονομαστικός: 1.8 | |||
| Διάμετρος καλωδίων (χιλ.) Περ. | 13.4 | |||
| Βάρος καλωδίων (kg/km) Περ. | 190 | |||
Κύρια μηχανική και περιβαλλοντική απόδοση
| Στοιχείο | Αξία |
| Εκτατή απόδοση (Ν) | 1500 |
| Συντριβή (N/100mm) | 1000 |
| Θερμοκρασία λειτουργίας: | -40℃~+60℃ |
| Θερμοκρασία εγκατάστασης | -15℃~+60℃ |
| Θερμοκρασία αποθήκευσης | -40℃~+60℃ |
Το τυποποιημένο μήκος παράδοσης ενός καλωδίου είναι 2000m ή 3000m με την ανοχή 0~+20m. Εάν τα ειδικά αιτήματα υποβάλλονται στη σύμβαση, το παρεχόμενο μήκος καλωδίων πρέπει να προσαρμοστεί σε την.
|
