| Τόπος καταγωγής: | Chengdu, Κίνα |
|---|---|
| Μάρκα: | FHDT |
| Πιστοποίηση: | ISO/IEC 11801-2008, TIA/EIA-568B.2-2001 |
| Αριθμό μοντέλου: | Cat.5E sf-UTP |
| Ποσότητα παραγγελίας min: | 500 τύμπανα |
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Τύμπανα |
| Χρόνος παράδοσης: | 3-4 εβδομάδες |
| Όροι πληρωμής: | Συνήθως T/T, άλλοι όροι διαπραγματεύσιμοι |
| Δυνατότητα προσφοράς: | 3-4 εβδομάδες για τη μαζική παραγωγή |
| Αριθμός Μαέστρων: | 8 | Τύπος: | Cat.5E sf-UTP |
|---|---|---|---|
| Εφαρμογή: | Τηλεπικοινωνίες/τηλεγράφηση του συστήματος | Χρώμα: | Προσαρμοσμένος |
| Υλικό σακακιών: | LLDPE | Υλικό αγωγού: | Oxygen-free καλώδιο χαλκού |
| Δομή: | 4P στριμμένο ζευγάρι | Αγωγός: | 24AWG |
| Συσκευασία: | Τύμπανο | ||
| Υψηλό φως: | 8 αγωγοί cat5e utp 24awg 4 ζευγάρι,Σακάκι cat5e utp 24awg LLDPE 4 ζευγάρι,καλώδιο σακακιών sf-UTP 24awg LLDPE |
||

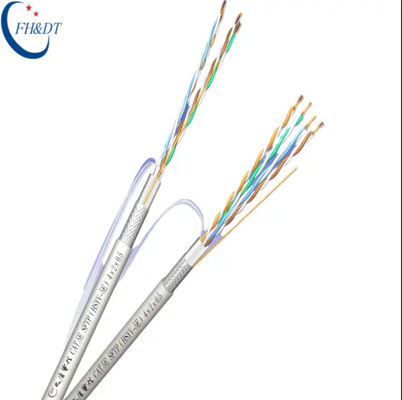

Χαμηλό διαγώνιο καλώδιο του τοπικού LAN συζήτησης Cat.5E sf-UTP
Γρήγορη λεπτομέρεια:
Περιγραφή:
Ο αγωγός υιοθετεί το υψηλής ποιότητας oxygen-free καλώδιο χαλκού 24AWG (99,99%). Κατάλληλη για τις γρήγορες εφαρμογές Ethernet, η υψηλότερη χαμηλή διαγώνια συχνότητα μετάδοσης συζήτησης μπορεί να φθάσει σε 100MHz. Το καλώδιο μπορεί να περάσει 100m καναλιών δοκιμή δοκιμής ή τη μόνιμη συνδέσεων 90m. Πλήρως συναντηθείτε και ανώτερος στα πρότυπα ISO/IEC 11801-2008 TIA/EIA-568B.2-2001, σύμφωνα με CPR UL. Δεχτείτε την προσαρμογή του cOem ή του ODM
Προδιαγραφές:
| Πρότυπα δοκιμής | TIA/EIA-568C.2, ISO_IEC 11801, YD/T 1019 | ||||||||||||

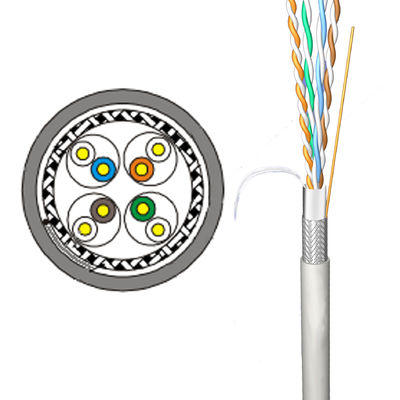

| Κατασκευή | |||||||||||||
| Αγωγός | Υλικό | Στερεός γυμνός χαλκός |
|
||||||||||
| Διάμετρος (χιλ.) | 0,51 | ||||||||||||
| Μόνωση | Υλικό | HDPE | |||||||||||
| Διάμετρος (χιλ.) | 0.99~1.00 | ||||||||||||
| Χρώμα πυρήνων | 1 άσπρος-μπλε/μπλε | 2 άσπρος-πορτοκάλι/πορτοκάλι | |||||||||||
| 3 άσπρος-πράσινο/πράσινος | 4 άσπρος-καφετιά/καφετιά | ||||||||||||
| Βρύση πολυεστέρα | 20×0.035mm | Φύλλο αλουμινίου αργιλίου | 20×0.075mm | ||||||||||
| Σχίστε το σκοινί | Tex111 | Καλώδιο αγωγών | 0.5mmTC | ||||||||||
| Πλεξούδα | 16/7/0.10mm TC | Κάλυψη | 60% | ||||||||||
| Θήκη | Υλικό | PVC/LSZH | |||||||||||
| Πάχος | 0.65±0.1mm | ||||||||||||
| Διάμετρος | 6.8±0.2mm | ||||||||||||
| Χρώμα | Μέσοι γκρίζος/ο Μαύρος | ||||||||||||
| Εκτύπωση επιφάνειας | Επιστολή υψηλή | 3.0 ± 0.5mm | |||||||||||
| Χρώμα | Γραπτός | ||||||||||||
| Λάθος & διάστημα τυπωμένων υλών | ≤± 0,5%, 1m | ||||||||||||
| Συσκευασία | Εξέλικτρο στο κιβώτιο | ||||||||||||
| Διαστάσεις κιβωτίων (χιλ.) | 340*310*310 | ||||||||||||
| Μήκος συσκευασίας | 305m | ||||||||||||
| Ηλεκτρικές ιδιότητες | |||||||||||||
| Αντίσταση αγωγών (20℃) | ≤9.5 Ω/100m | ||||||||||||
| Ηλεκτρική ανισορροπία αντίστασης (20℃) | ≤2.5% | ||||||||||||
| Αντίσταση μόνωσης | >5000 MΩ·χλμ | ||||||||||||
| Ζευγάρι για να στηρίξει την ανισορροπία ικανότητας (0,8 KHz ή 1KHz) | ≤330pF/100m | ||||||||||||
| Αμοιβαία ικανότητα ενός ζευγαριού | ≤5.6nF/100m | ||||||||||||
| Ιδιότητες μετάδοσης (τρηματώδης σκώληκας που εξετάζει) | |||||||||||||
|
Feq MHZ |
Zin | IL | RL | ΕΠΕΙΤΑ | CP ΈΠΕΙΤΑ | ELFEXT | CP ELFEXT | ||||||
| Ω | dB/100m | DB | dB/100m | dB/100m | dB/100m | dB/100m | |||||||
| 1.0 | 100±15 | ≤2.04 | ≥20.00 | ≥65.30 | ≥62.30 | ≥64.00 | ≥61.00 | ||||||
| 4.0 | ≤4.05 | ≥23.01 | ≥56.27 | ≥53.27 | ≥51.96 | ≥48.96 | |||||||
| 8.0 | ≤5.77 | ≥24.52 | ≥51.75 | ≥48.75 | ≥45.94 | ≥42.94 | |||||||
| 10.0 | ≤6.47 | ≥25.00 | ≥50.30 | ≥47.30 | ≥44.00 | ≥41.00 | |||||||
| 16.0 | ≤8.25 | ≥25.00 | ≥47.24 | ≥44.24 | ≥39.92 | ≥36.92 | |||||||
| 25.0 | ≤10.42 | ≥24.32 | ≥44.33 | ≥41.33 | ≥36.04 | ≥33.04 | |||||||
| 31.2 | ≤11.71 | ≥23.65 | ≥42.89 | ≥39.89 | ≥34.12 | ≥31.12 | |||||||
| 62.5 | ≤16.99 | ≥21.54 | ≥38.36 | ≥35.36 | ≥28.08 | ≥25.08 | |||||||
| 100 | ≤21.98 | ≥20.11 | ≥35.30 | ≥32.30 | ≥24.00 | ≥21.00 | |||||||
FAQ
Καλώδιο του τοπικού LAN Cat.5E φ-UTP
Q1. Μπορώ να έχω μια διαταγή δειγμάτων για το καλώδιο;
Α: Ναι, χαιρετίζουμε τη διαταγή δειγμάτων να εξετάσουμε και να ελέγξουμε την ποιότητα. Τα μικτά δείγματα είναι αποδεκτά.
Q2. Τι γίνεται με τη χρονική ανοχή;
Α: 1 εβδομάδα για το δείγμα που προετοιμάζεται, 3-4 εβδομάδες για τη μαζική παραγωγή.
Q3. Έχετε οποιοδήποτε όριο MOQ για τη διαταγή καλωδίων του τοπικού LAN;
Α: Χαμηλό MOQ, 1pc για τον έλεγχο δειγμάτων είναι διαθέσιμο. 200 κιβώτια (305m/box) για τη μαζική παραγωγή
Q5. Πώς να προχωρήσει μια διαταγή για το καλώδιο του τοπικού LAN;
Α: Αρχικά ξέρτε τις απαιτήσεις ή την αίτησή σας.
Αφετέρου αναφέρουμε σύμφωνα με τις απαιτήσεις σας ή τις προτάσεις μας.
Τρίτον ο πελάτης επιβεβαιώνει τα δείγματα και τοποθετεί την κατάθεση για την επίσημη διαταγή.
Τέταρτον παρέχουμε τη λεπτομέρεια συσκευασίας και επιβεβαιώνουμε με τον πελάτη.
Κατόπιν τακτοποιούμε την παραγωγή.
Q6. Είναι ΕΝΤΆΞΕΙ τυπωμένη ύλη το λογότυπό μου στο προϊόν καλωδίων του τοπικού LAN;
Α: Ναι. Παρακαλώ μας ενημερώστε τυπικά πριν από την παραγωγή μας.
Q7: Προσφέρετε την εγγύηση για τα προϊόντα;
Α: Ναι, προσφέρουμε 25 έτη εξουσιοδότησης στα προϊόντα μας.
