| Τόπος καταγωγής: | Chengdu, Κίνα |
|---|---|
| Μάρκα: | FHDT |
| Πιστοποίηση: | ISO/IEC 11801-2008, TIA/EIA-568B.2-2001 |
| Αριθμό μοντέλου: | Cat.5E φ-UTP |
| Ποσότητα παραγγελίας min: | 500 κουτιά |
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Κουτιά |
| Χρόνος παράδοσης: | 3-4 εβδομάδες |
| Όροι πληρωμής: | Συνήθως T/T, άλλοι όροι διαπραγματεύσιμοι |
| Δυνατότητα προσφοράς: | 3-4 εβδομάδες για τη μαζική παραγωγή |
| Αριθμός αγωγών: | 8 | Τύπος: | Cat.5E φ-UTP |
|---|---|---|---|
| Εφαρμογή: | Τηλεπικοινωνίες/τηλεγράφηση του συστήματος | χρώμα: | Προσαρμοσμένος |
| Υλικό σακακιών: | LLDPE | Υλικό αγωγών: | Oxygen-free καλώδιο χαλκού |
| Δομή: | 4P στριμμένο ζευγάρι | Αγωγός: | 24 AWG |
| Συσκευασία: | Τύμπανο | ||
| Υψηλό φως: | 24 καλώδιο AWG Cat5e Ethernet,χάλκινο καλώδιο εύρους ζώνης 155M ethernet,Χάλκινο καλώδιο Cat.5E φ-UTP ethernet |
||
155M Bandwidth Cat.5E F-UTP 2 ζευγάρια καλώδιο LAN χαλκού
Περιγραφή:
Προδιαγραφές:
| Πρότυπο δοκιμής | ΤΙΑ/ΕΙΑ-568C.2,ISO_IEC 11801,YD/T 1019 | |||||||||
| Κατασκευή | ||||||||||
| Διοικητής | Υλικό | Στερεός γυμνός χαλκός |
|
|||||||
| Διάμετρος ((mm) | 0.50 | |||||||||
| Απομόνωση | Υλικό | HDPE | ||||||||
| Διάμετρος ((mm) | 0.89 ~ 0.90 | |||||||||
| Χρώμα πυρήνα | 1 λευκό-μπλε/μπλε | 2 λευκό-πορτοκαλί/πορτοκαλί | ||||||||
| 3 λευκό-πράσινο/πράσινο | 4 λευκό-καφέ/καφέ | |||||||||
| Σχοινί διακοπής | Tex111 | |||||||||
| Κεφαλή | Υλικό | PVC/LSZH | ||||||||
| Δάχος | 00,6 ± 0,1 mm | |||||||||
| Διάμετρος | 5.2±0.2 mm | |||||||||
| Χρώμα | Σύμφωνα με τις απαιτήσεις | |||||||||
| Εκτύπωση επιφάνειας | Μεγάλο γράμμα | 3.0 ± 0,5 mm | ||||||||
| Χρώμα | Μαύρο&Λευκό | |||||||||
| Λάθος εκτύπωσης & Διαχωρισμός | ≤ ± 0,5%, 1m | |||||||||

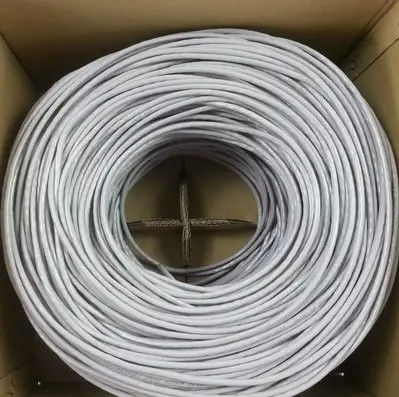

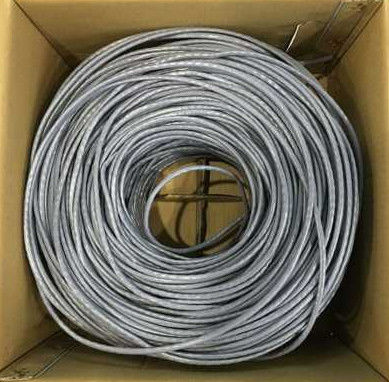

| Πακέτο | Χάρτινο κουτί | |||||||||
| Μέγεθος κουτιού (mm) | 360*360*230 | |||||||||
| Διάρκεια συσκευασίας | 305 μέτρα | |||||||||
| Ηλεκτρικές ιδιότητες | ||||||||||
| Αντίσταση του αγωγού (20°C) | ≤ 9,5 Ω/ 100 m | |||||||||
| Ανισορροπία ηλεκτρικής αντίστασης (20°C) | ≤ 2,5% | |||||||||
| Αντίσταση μόνωσης | > 5000 MΩ·km | |||||||||
| Ανισορροπία χωρητικότητας ζευγάρι προς εδάφους (σ.σ. 0,8 KHz ή 1 KHz) | ≤ 330pF/100m | |||||||||
| Αμοιβαία χωρητικότητα ζεύγους | ≤ 5,6nF/100m | |||||||||
| Ιδιότητες μετάδοσης (Fluke Testing) | ||||||||||
|
Feq MHZ |
Ζιν | ΙΙ | RL | Επόμενο | PS ΕΠΙΣΤΕΛΟ | ELFEXT | PS ELFEXT | |||
| Ω | dB/100m | dB | dB/100m | dB/100m | dB/100m | dB/100m | ||||
| 1.0 | 100±15 | ≤ 2.04 | ≥ 20.00 | ≥ 65,30 | ≥ 62.30 | ≥ 64,00 | ≥ 61.00 | |||
| 4.0 | ≤4.05 | ≥ 23.01 | ≥ 5627 | ≥ 53.27 | ≥ 51.96 | ≥ 48.96 | ||||
| 8.0 | ≤5.77 | ≥ 24.52 | ≥ 51.75 | ≥ 48.75 | ≥45.94 | ≥ 4294 | ||||
| 10.0 | ≤6.47 | ≥ 25.00 | ≥ 50.30 | ≥ 47.30 | ≥44.00 | ≥ 41.00 | ||||
| 16.0 | ≤ 8.25 | ≥ 25.00 | ≥ 47.24 | ≥44.24 | ≥ 39,92 | ≥ 36.92 | ||||
| 25.0 | ≤ 1042 | ≥ 24.32 | ≥44.33 | ≥ 41.33 | ≥ 36.04 | ≥ 33.04 | ||||
| 31.2 | ≤ 11.71 | ≥ 23.65 | ≥ 4289 | ≥ 39,89 | ≥ 34.12 | ≥ 31.12 | ||||
| 62.5 | ≤ 16.99 | ≥ 21.54 | ≥ 38.36 | ≥ 35.36 | ≥ 28.08 | ≥ 25.08 | ||||
| 100 | ≤ 21.98 | ≥ 20.11 | ≥ 35.30 | ≥ 3230 | ≥ 24.00 | ≥ 21.00 | ||||
Εφαρμογές:
Χρησιμοποιείται ευρέως για την καλωδίωση μεταξύ της πρίζας τηλεπικοινωνιών των χώρων εργασίας και του πλαισίου διανομής της θυρίδας διασταυρούμενης σύνδεσης σε κτίρια.και η καλωδίωση μεταξύ της πρίζας τηλεπικοινωνίας του χρήστη και του πλαισίου διανομής σε σύστημα καλωδίωσης κατοικιών.
- Δεν ξέρω.
Γενικές ερωτήσεις
Καλώδιο LAN κατηγορίας 5E F-UTP
Μπορώ να έχω μια παραγγελία δείγματος για το καλώδιο;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
Ερώτηση 2: Τι γίνεται με τον χρόνο προετοιμασίας;
Α: 1 εβδομάδα για την προετοιμασία δειγμάτων, 3-4 εβδομάδες για μαζική παραγωγή.
Ε. Έχετε κάποιο όριο MOQ για παραγγελία Lan Cable;
Α: Χαμηλή MOQ, 1pc για έλεγχο δείγματος είναι διαθέσιμο. 200 κιβώτια (305m/box) για μαζική παραγωγή
Ε. Πώς προχωράω σε μια παραγγελία για την Lan Cable;
Α: Πρώτα, ενημερώστε μας για τις απαιτήσεις ή την εφαρμογή σας.
Δεύτερον, αναφέρουμε σύμφωνα με τις απαιτήσεις σας ή τις προτάσεις μας.
Τρίτον, ο πελάτης επιβεβαιώνει τα δείγματα και τοποθετεί κατάθεση για επίσημη παραγγελία.
Τέταρτον, παρέχουμε λεπτομέρειες συσκευασίας και επιβεβαιώνουμε με τον πελάτη.
Μετά θα κανονίσουμε την παραγωγή.
Ε6: Είναι εντάξει να εκτυπώσω το λογότυπό μου σε προϊόντα καλωδίων Lan;
Απ: Ναι. Παρακαλούμε ενημερώστε μας επίσημα πριν από την παραγωγή μας.
Ε: Προσφέρετε εγγύηση για τα προϊόντα;
Α: Ναι, προσφέρουμε 25ετή εγγύηση στα προϊόντα μας.
