| Τόπος καταγωγής: | Chengdu, Κίνα |
|---|---|
| Μάρκα: | FHDT |
| Πιστοποίηση: | ISO/IEC 11801-2008, TIA/EIA-568B.2-2001 |
| Αριθμό μοντέλου: | Cat.6 φ-UTP |
| Ποσότητα παραγγελίας min: | τύμπανο 500 |
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Ουδέτερο τύμπανο, 305m/drum |
| Χρόνος παράδοσης: | 3-4 εβδομάδες |
| Όροι πληρωμής: | Συνήθως T/T, άλλοι όροι διαπραγματεύσιμοι |
| Δυνατότητα προσφοράς: | 3-4 εβδομάδες για τη μαζική παραγωγή |
| Αριθμός Μαέστρων: | 8 | Τύπος: | Cat.6 φ-UTP |
|---|---|---|---|
| Εφαρμογή: | Τηλεπικοινωνίες/τηλεγράφηση του συστήματος | Χρώμα: | Προσαρμοσμένος |
| Υλικό σακακιών: | PVC&LSZH | Υλικό αγωγού: | Oxygen-free καλώδιο χαλκού |
| Δομή: | 4P στριμμένο ζευγάρι | Αγωγός: | 24 AWG |
| Συσκευασία: | Ουδέτερο τύμπανο | Ποσότητα: | 305m/drum |
| Υψηλό φως: | Καλώδιο PVC LSZH cat6 utp,προστατευμένος cat6 ODM cOem καλωδίων,Προστατευμένο cat6 καλώδιο PVC LSZH |
||

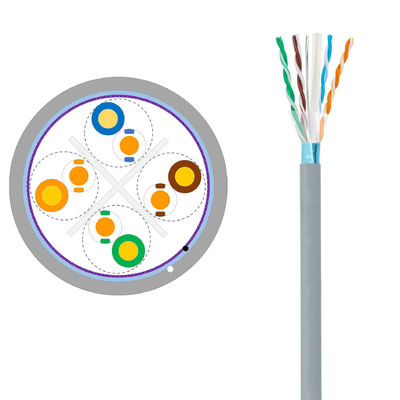

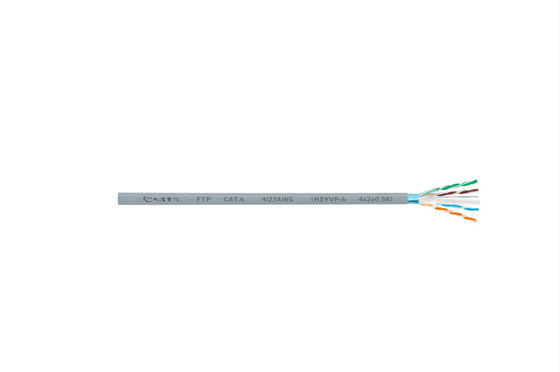

Τα Cat.6 φ-UTP 4 ζευγάρια χαμηλού Corss παίρνουν το καλώδιο του τοπικού LAN
Γρήγορη λεπτομέρεια:
Περιγραφή:
Ο αγωγός υιοθετεί το υψηλής ποιότητας oxygen-free καλώδιο χαλκού 23AWG (99,99%). Κατάλληλη για τις εφαρμογές Gigabit Ethernet, η υψηλότερη συχνότητα μετάδοσης μπορεί να φθάσει σε 350MHz. Το καλώδιο μπορεί να περάσει 100m καναλιών δοκιμή δοκιμής ή τη μόνιμη συνδέσεων 90m. Πλήρως συναντηθείτε και ανώτερος στα πρότυπα ISO/IEC 11801-2008 TIA/EIA-568B.2-2001, σύμφωνα με CPR UL. Δεχτείτε την προσαρμογή του cOem ή του ODM
Προδιαγραφές:
| Πρότυπα δοκιμής | TIA/EIA-568C.2, ISO_IEC 11801, YD/T 1019 | ||||||||||||||||||
| Κατασκευή | |||||||||||||||||||
| Αγωγός | Υλικό | Στερεός γυμνός χαλκός |
|
||||||||||||||||
| Διάμετρος (χιλ.) | 23AWG | ||||||||||||||||||
| Μόνωση | Υλικό | HDPE | |||||||||||||||||
| Διάμετρος (χιλ.) | 1.09±0.05 | ||||||||||||||||||
| Χρώμα πυρήνων | 1 άσπρος-μπλε/μπλε | 2 άσπρος-πορτοκάλι/πορτοκάλι | |||||||||||||||||
| 3 άσπρος-πράσινο/πράσινος | 4 άσπρος-καφετιά/καφετιά | ||||||||||||||||||
| Βρύση πολυεστέρα | Ναι | Φύλλο αλουμινίου αργιλίου | Ναι | ||||||||||||||||
| Σχίστε το σκοινί | 210D | Καλώδιο αγωγών | Ναι, TC | ||||||||||||||||
| Seperator | Ναι | ||||||||||||||||||
| Θήκη | Υλικό | PVC&LSZH | |||||||||||||||||
| Πάχος | 0.6±0.1mm | ||||||||||||||||||
| Διάμετρος | 7.6±0.5mm | ||||||||||||||||||
| Χρώμα | Γκρίζος | ||||||||||||||||||
| Εκτύπωση επιφάνειας | Επιστολή υψηλή | 3.0 ± 0.5mm | Συσκευασία | Τύμπανο | |||||||||||||||
| Χρώμα | Άσπρος | Διαστάσεις κιβωτίων (χιλ.) | 400*400*320 | ||||||||||||||||
| Λάθος & διάστημα τυπωμένων υλών | ≤± 0,5%, 1m | Μήκος συσκευασίας | 305m | ||||||||||||||||
| Ηλεκτρικές ιδιότητες | |||||||||||||||||||
| Αντίσταση αγωγών (20℃) | ≤7.38 Ω/100m | ||||||||||||||||||
| Ηλεκτρική ανισορροπία αντίστασης (20℃) | ≤2.0% | ||||||||||||||||||
| Αντίσταση μόνωσης | >5000 MΩ·χλμ | ||||||||||||||||||
| Ζευγάρι για να στηρίξει την ανισορροπία ικανότητας (0,8 KHz ή 1KHz) | ≤160pF/100m | ||||||||||||||||||
| Ιδιότητες μετάδοσης | |||||||||||||||||||
|
Feq MHZ |
Zin | IL | RL | ΕΠΕΙΤΑ | CP ΈΠΕΙΤΑ | ELFEXT | CP ELFEXT | ||||||||||||
| Ω | dB/100m | DB | dB/100m | dB/100m | dB/100m | dB/100m | |||||||||||||
| 1.0 | 100±15 | ≤2.0 | ≥20.0 | ≥74.3 | ≥72.3 | ≥67.8 | ≥64.8 | ||||||||||||
| 4.0 | ≤3.8 | ≥23.0 | ≥65.3 | ≥63.3 | ≥55.8 | ≥52.8 | |||||||||||||
| 8.0 | ≤5.3 | ≥24.5 | ≥60.8 | ≥58.8 | ≥49.7 | ≥46.7 | |||||||||||||
| 10.0 | ≤6.0 | ≥25.0 | ≥59.3 | ≥57.3 | ≥47.8 | ≥44.8 | |||||||||||||
| 16.0 | ≤7.6 | ≥25.0 | ≥56.2 | ≥54.2 | ≥43.7 | ≥40.7 | |||||||||||||
| 20.0 | ≤8.5 | ≥25.0 | ≥54.8 | ≥52.8 | ≥41.8 | ≥38.8 | |||||||||||||
| 25.0 | ≤9.5 | ≥24.3 | ≥53.3 | ≥51.3 | ≥39.8 | ≥36.8 | |||||||||||||
| 31.25 | ≤10.7 | ≥23.6 | ≥51.9 | ≥49.9 | ≥37.9 | ≥34.9 | |||||||||||||
| 62.5 | ≤15.4 | ≥21.5 | ≥47.4 | ≥45.4 | ≥31.9 | ≥28.9 | |||||||||||||
| 100 | ≤19.8 | ≥20.1 | ≥44.3 | ≥42.3 | ≥27.8 | ≥24.8 | |||||||||||||
|
200
|
≤29.0 | ≥18.0 | ≥39.8 | ≥37.8 | ≥21.8 | ≥18.8 | |||||||||||||
| 250 | ≤32.8 | ≥17.3 | ≥38.3 | ≥36.3 | ≥19.8 | ≥16.8 | |||||||||||||
| Θερμοκρασία περιβάλλοντος | |||||||||||||||||||
| Κατάστημα | -10~+50℃ | Εγκατάσταση | -5~+40 | Εργασία | -20 ~ +60 | ||||||||||||||
| Παρατήρηση | |||||||||||||||||||
|
a) Το καλώδιο μπορεί να περάσει 90m καναλιών δοκιμή δοκιμής ή τη μόνιμη συνδέσεων 80m. b) Η εξωτερική διάμετρος μόνωσης, η εξωτερικές διάμετρος θηκών και οι διαστάσεις συσκευασίας είναι για την αναφορά μόνο. |
|||||||||||||||||||
FAQ
Καλώδιο του τοπικού LAN Cat.6 φ-UTP
Q1. Μπορώ να έχω μια διαταγή δειγμάτων για το καλώδιο;
Α: Ναι, χαιρετίζουμε τη διαταγή δειγμάτων να εξετάσουμε και να ελέγξουμε την ποιότητα. Τα μικτά δείγματα είναι αποδεκτά.
Q2. Τι γίνεται με τη χρονική ανοχή;
Α: 1 εβδομάδα για το δείγμα που προετοιμάζεται, 3-4 εβδομάδες για τη μαζική παραγωγή.
Q3. Έχετε οποιοδήποτε όριο MOQ για τη διαταγή καλωδίων του τοπικού LAN;
Α: Χαμηλό MOQ, 1pc για τον έλεγχο δειγμάτων είναι διαθέσιμο. 200 κιβώτια (305m/box) για τη μαζική παραγωγή
Q5. Πώς να προχωρήσει μια διαταγή για το καλώδιο του τοπικού LAN;
Α: Αρχικά ξέρτε τις απαιτήσεις ή την αίτησή σας.
Αφετέρου αναφέρουμε σύμφωνα με τις απαιτήσεις σας ή τις προτάσεις μας.
Τρίτον ο πελάτης επιβεβαιώνει τα δείγματα και τοποθετεί την κατάθεση για την επίσημη διαταγή.
Τέταρτον παρέχουμε τη λεπτομέρεια συσκευασίας και επιβεβαιώνουμε με τον πελάτη.
Κατόπιν τακτοποιούμε την παραγωγή.
Q6. Είναι ΕΝΤΆΞΕΙ τυπωμένη ύλη το λογότυπό μου στο προϊόν καλωδίων του τοπικού LAN;
Α: Ναι. Παρακαλώ μας ενημερώστε τυπικά πριν από την παραγωγή μας.
Q7: Προσφέρετε την εγγύηση για τα προϊόντα;
Α: Ναι, προσφέρουμε 25 έτη εξουσιοδότησης στα προϊόντα μας.
