| Τόπος καταγωγής: | Κίνα, Chengdu |
|---|---|
| Μάρκα: | FHDT |
| Πιστοποίηση: | ISO,RoHs, ETL, UL, CPR |
| Αριθμό μοντέλου: | 1/2 ″ καθυστερών hcaayz-50-12 |
| Ποσότητα παραγγελίας min: | 10 χλμ |
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Ουδέτερο τύμπανο ή χαρτοκιβώτιο, 500m/drum ή 200m/carton. Εξατομικεύσιμος |
| Χρόνος παράδοσης: | 3-4 εβδομάδες για τη μαζική παραγωγή |
| Όροι πληρωμής: | Συνήθως T/T, άλλοι όροι διαπραγματεύσιμοι |
| Εφαρμογή: | Τηλεπικοινωνίες/τηλεγράφηση του συστήματος, σταθμός βάσης | Εσωτερικός αγωγός: | Ντυμένο αργίλιο χαλκού |
|---|---|---|---|
| Εξωτερικός Αγωγός: | Δακτυλιοειδής ζαρωμένος σωλήνας χαλκού | Μόνωση: | 3 στρώματα της μόνωσης |
| Χρώμα: | Προσαρμοσμένος | Υλικό σακακιών: | LSZH |
| Συσκευασία: | Ουδέτερο τύμπανο/ουδέτερο χαρτοκιβώτιο | Ποσότητα: | 500m/Drum ή 200m/Carton |
| Επισημαίνω: | 1/2 ″ καλώδιο καθυστερούντω RF 50 ωμ,1/2 ομοαξονικό καλώδιο απώλειας καθυστερούντω ″ εύκαμπτο χαμηλό,εύκαμπτο χαμηλό ομοαξονικό καλώδιο hcaayz-50-12 απώλειας |
||

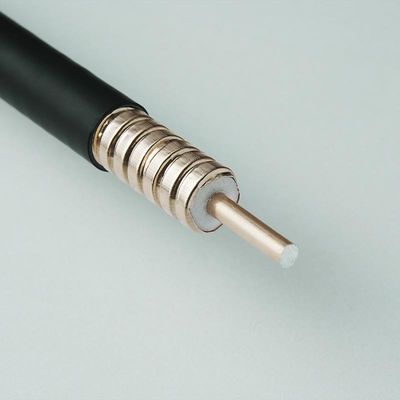

Εύκαμπτη φλόγα χαλκού 50Ohm - καλώδιο 1/2 ίντσα (1/2 καθυστερών ″) hcaayz-50-12 καθυστερούντω RF
Γρήγορη λεπτομέρεια:
Περιγραφή:
Το εύκαμπτο ομοαξονικό καλώδιο ραδιοσυχνότητας καλείται επίσης το εύκαμπτο καλώδιο τροφοδοτών RF ή καλώδιο τροφοδοτών. 1/2 «οι τροφοδότες είναι χαρακτηριστικά μεταφορέας-συγκεκριμένα καλώδια με τις πολύ χαμηλές απώλειες και τις μεγάλης απόστασης συνδέσεις υποστήριξης. Στα μεγάλα προγράμματα, ομοαξονικό καλώδιο a1/2 το» είναι ένα ουσιαστικό καλώδιο, μια απλή σύνδεση, και ένα χαμηλό ποσοστό αποτυχίας μετά από την εγκατάσταση. Δεχτείτε την προσαρμογή του cOem ή του ODM
Προδιαγραφές:
| Εσωτερικός αγωγός | |
| Ομαλός χαλκός-σωλήνας | |
| Διάμετρος (χιλ.) | 4.80±0.10 |
| Μόνωση | |
| 3 στρώματα της μόνωσης | |
| Διάμετρος (χιλ.) | 12.0±0.2 |
| Εξωτερικός αγωγός | |
| Ζαρωμένος χαλκός-σωλήνας | |
| Διάμετρος πέρα από το χαλκό | |
| Εξωτερικός αγωγός (χιλ.) | 13.80±0.25 |
| Σακάκι | |
| Πάχος (χιλ.) | 1.0±0.2 |
| Διάμετρος (χιλ.) | 15.8±0.2 |
| Ελάχιστη κάμπτοντας ακτίνα (χιλ.) | |
| Ενιαία κάμψη | 70 |
| Πολλαπλάσια κάμψη | 125 |
| Ελάχιστος αριθμός κάμψεων | 15 |
| Σειρά θερμοκρασίας (℃) | |
| Τυποποιημένο σακάκι | -40~+70 |
| Πυρκαγιά - σακάκι καθυστερούντω | -25~+70 |
| Σύνθετη αντίσταση (Ω) | 50±1 | |
| Ικανότητα (pF/m) | 75.8±2 | |
| Ταχύτητα (%) | 88 | |
| Συνεχής διακοπή, βολτ (Β) | ≥4000 | |
| Αποτελεσματικότητα προστατευτικών καλυμμάτων (DB) | >>120 | |
| Κόψτε Frequenc (Ghz) | 8.8 | |
| Μείωση (dB/100m) και μέση δύναμη (KW) | ||
| Συχνότητα | Μείωση | Μέσος όρος |
| Δύναμη | ||
| 150 MHZ | 2.67 | 3.17 |
| 450 MHZ | 4.74 | 1.80 |
| 800 MHZ | 6.45 | 1.33 |
| 900 MHZ | 6.87 | 1.25 |
| 1800 MHZ | 10.08 | 0,86 |
| 2000 MHZ | 10.70 | 0,81 |
| 2500 MHZ | 12.10 | 0,72 |
| 3000 MHZ | 13.39 | 0,65 |
| 3500 MHZ | 14.66 | 0,59 |
| 4000 MHZ | 15.83 | 0,55 |
| 5000 MHZ | 18.04 | 0,48 |
| VSWR | ||
| 820MHz~960MHz | 1.10 | |
| 1700MHz~2200MHz | 1.10 | |
| 2200MHz~2700MHz | 1.15 | |
| 3300MHz~3600MHz | 1.20 | |
| 4400MHz~5000MHz | 1.20 | |
Τυποποιημένοι όροι:
Για τη μείωση: VSWR 1,0, θερμοκρασία 20℃ καλωδίων
Για τη μέση δύναμη: VSWR 1,0, περιβαλλοντική θερμοκρασία 40℃
Εσωτερική ηλιακή φόρτωση θερμοκρασίας 100℃.No αγωγών.
Η μέγιστη αξία VSWR και μείωσης θα είναι 105% από την ονομαστική αξία.
Τυποποιημένοι όροι:
Για τη μείωση: VSWR 1,0, θερμοκρασία 20℃ καλωδίων
Για τη μέση δύναμη: VSWR 1,0, περιβαλλοντική θερμοκρασία 40℃
Εσωτερική ηλιακή φόρτωση θερμοκρασίας 100℃.No αγωγών.
Η μέγιστη αξία VSWR και μείωσης θα είναι 105% από την ονομαστική αξία.
Εφαρμογές:
Χρησιμοποιείται συνήθως για κινητό, τις τηλεπικοινωνίες, την κάλυψη τηλεφωνικών σημάτων κυττάρων επαφών, και την κάλυψη σημάτων ενδοσυνεννοήσεων.
