| Τόπος καταγωγής: | Κίνα, Chengdu |
|---|---|
| Μάρκα: | FHDT |
| Πιστοποίηση: | ISO,RoHs, ETL, UL, CPR |
| Αριθμό μοντέλου: | Τυποποιημένο σακάκι 7/8 ″ hctay-50-22 |
| Ποσότητα παραγγελίας min: | 10 χλμ |
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Ουδέτερο τύμπανο, 500m/drum. Εξατομικεύσιμος |
| Χρόνος παράδοσης: | 3-4 εβδομάδες για τη μαζική παραγωγή |
| Όροι πληρωμής: | Συνήθως T/T, άλλοι όροι διαπραγματεύσιμοι |
| εφαρμογή: | Τηλεπικοινωνίες/τηλεγράφηση του συστήματος, σταθμός βάσης | Εσωτερικός αγωγός: | Ομαλός χαλκός-σωλήνας |
|---|---|---|---|
| Εξωτερικός Αγωγός: | Ζαρωμένος χαλκός-σωλήνας | Μόνωση: | 3 στρώματα της μόνωσης |
| Χρώμα: | Προσαρμοσμένος | Υλικό σακακιών: | Μπουφάν PE |
| Συσκευασία: | Ουδέτερο τύμπανο | Ποσότητα: | 500m/Drum |
| Υψηλό φως: | 7/8 εύκαμπτο 50 ωμ ″ πείθει το καλώδιο,εύκαμπτο 50 ωμ πείθει το ODM cOem καλωδίων,7/8 εύκαμπτος ομοαξονικός cOem καλωδίων ″ |
||

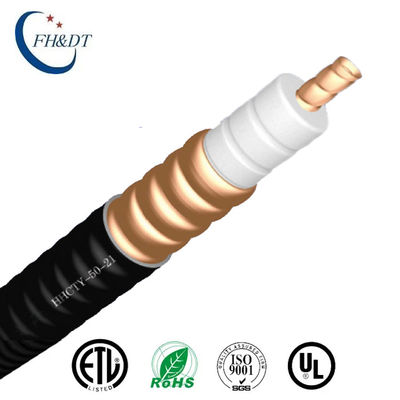

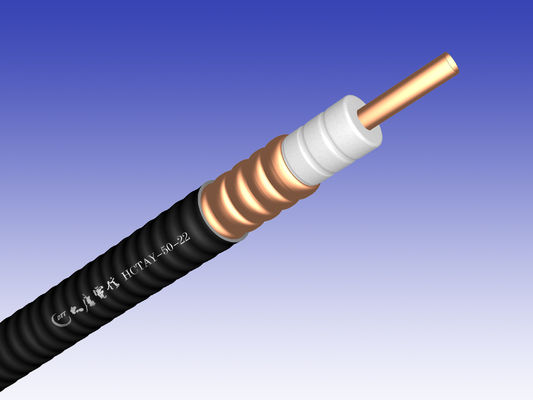

Εύκαμπτο 50Ohm ζάρωσε το εξωτερικό καλώδιο τροφοδοτών αγωγών χαλκός-σωλήνων 7/8 ίντσα (7/8 ″) hctay-50-22
Γρήγορη λεπτομέρεια:
Περιγραφή:
Ένας τροφοδότης είναι ένα κανάλι μετάδοσης για τα ηλεκτρομαγνητικά κύματα, η των οποίων λειτουργία είναι να διαβιβαστεί η υψηλής συχνότητας ενέργεια. Το καλώδιο τροφοδοτών μπορεί αποτελεσματικά να διαβιβάσει το σήμα που παραλαμβάνεται από την κεραία, με τη μικρή διαστρέβλωση, τη χαμηλή απώλεια, την ισχυρή αντιπαρεμβατική ικανότητα, και μια καλή αντιστοιχία σύνθετης αντίστασης μεταξύ της γραμμής τροφών και της κεραίας, και μεταξύ της εισαγωγής σημάτων του δέκτη. Στα μεγάλα προγράμματα, το ομοαξονικό καλώδιο είναι ένα ουσιαστικό καλώδιο, μια απλή σύνδεση, και ένα χαμηλό ποσοστό αποτυχίας μετά από την εγκατάσταση. Δεχτείτε την προσαρμογή του cOem ή του ODM.
Προδιαγραφές:
| Εσωτερικός αγωγός | |
| Ομαλός χαλκός-σωλήνας | |
| Διάμετρος (χιλ.) | 9.00±0.10 |
| Μόνωση | |
| 3 στρώματα της μόνωσης | |
| Διάμετρος (χιλ.) | 22.40±0.40 |
| Εξωτερικός αγωγός | |
| Ζαρωμένος χαλκός-σωλήνας | |
| Εξωτερικός αγωγός (χιλ.) | 24.90±0.30 |
| Σακάκι | |
| Πάχος (χιλ.) | 1.3±0.2 |
| Διάμετρος (χιλ.) | 27.5±0.3 |
| Ενιαία κάμψη | 120 |
| Πολλαπλάσια κάμψη | 250 |
| Ελάχιστος αριθμός κάμψεων | 15 |
| Σειρά θερμοκρασίας (℃) | |
| Τυποποιημένο σακάκι | -40~+70 |
| Πυρκαγιά - σακάκι καθυστερούντω | -25~+70 |
| Σύνθετη αντίσταση (Ω) | 50±1 | ||
| Ικανότητα (pF/m) | 75±2 | ||
| Ταχύτητα (%) | 89 | ||
| Συνεχής διακοπή, βολτ (Β) | ≥6000 | ||
| Αποτελεσματικότητα προστατευτικών καλυμμάτων (DB) | >>120 | ||
| Κόψτε Frequenc (Ghz) | 6.0 | ||
| Μείωση (dB/100m) και μέση δύναμη (KW) | |||
| Συχνότητα | Μείωση | Μέσος όρος | |
| Δύναμη | |||
| 150 MHZ | 1.47 | 7.20 | |
| 450 MHZ | 2.64 | 3.88 | |
| 800 MHZ | 3.62 | 2.83 | |
| 900 MHZ | 3.87 | 2.65 | |
| 1800 MHZ | 5.73 | 1.79 | |
| 2000 MHZ | 6.09 | 1.68 | |
| 2500 MHZ | 6.94 | 1.50 | |
| 3000 MHZ | 7.74 | 1.35 | |
| 3500 MHZ | 8.55 | 1.25 | |
| 4000 MHZ | 9.28 | 1.18 | |
| 5000 MHZ | 10.65 | 1.03 | |
| VSWR | |||
| 820MHz~960MHz | 1.10 | ||
| 1700MHz~1900MHz | 1.10 | ||
| 2100MHz~2200MHz | 1.13 | ||
| 3300MHz~3600MHz | 1.20 | ||
| 4400MHz~5000MHz | 1.20 | ||
Τυποποιημένοι όροι:
Για τη μείωση: VSWR 1,0, θερμοκρασία 20℃ καλωδίων
Για τη μέση δύναμη: VSWR 1,0, περιβαλλοντική θερμοκρασία 40℃
Εσωτερική ηλιακή φόρτωση θερμοκρασίας 100℃.No αγωγών.
Η μέγιστη αξία VSWR και μείωσης θα είναι 105% από την ονομαστική αξία.
Εφαρμογές:
Χρησιμοποιείται συνήθως στους ασύρματους σταθμούς βάσης επικοινωνίας.
