| Ονομασία μάρκας: | FHDT |
| Αριθμός μοντέλου: | Τυποποιημένη χαμηλή απώλεια 7/8 ″ hctay-50-23 σακακιών |
| MOQ: | 5 χλμ |
| τιμή: | negotiable |
| Πληροφορίες συσκευασίας: | Ουδέτερο τύμπανο, 500m/drum. Εξατομικεύσιμος |
| Όροι πληρωμής: | Συνήθως T/T, άλλοι όροι διαπραγματεύσιμοι |

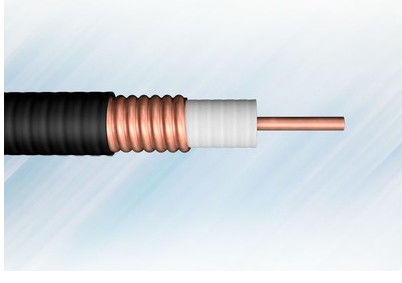

Εύκαμπτο ομοαξονικό καλώδιο 7/8 ίντσα (χαμηλή απώλεια 7/8» ομοαξονικό καλώδιο ″) hctay-50-23 απώλειας RF 50Ohm χαμηλό
Γρήγορη λεπτομέρεια:
Περιγραφή:
Ένας τροφοδότης είναι ένα κανάλι μετάδοσης για τα ηλεκτρομαγνητικά κύματα, η των οποίων λειτουργία είναι να διαβιβαστεί η υψηλής συχνότητας ενέργεια. Το καλώδιο τροφοδοτών μπορεί αποτελεσματικά να διαβιβάσει το σήμα που παραλαμβάνεται από την κεραία, με τη μικρή διαστρέβλωση, τη χαμηλή απώλεια, την ισχυρή αντιπαρεμβατική ικανότητα, και μια καλή αντιστοιχία σύνθετης αντίστασης μεταξύ της γραμμής τροφών και της κεραίας, και μεταξύ της εισαγωγής σημάτων του δέκτη. Στα μεγάλα προγράμματα, το ομοαξονικό καλώδιο είναι ένα ουσιαστικό καλώδιο, μια απλή σύνδεση, και ένα χαμηλό ποσοστό αποτυχίας μετά από την εγκατάσταση. Δεχτείτε την προσαρμογή του cOem ή του ODM.
Προδιαγραφές:
| Εσωτερικός αγωγός | |
| Ομαλός χαλκός-σωλήνας | |
| Διάμετρος (χιλ.) | 9.45±0.15 |
| Μόνωση | |
| 3 στρώματα της μόνωσης | |
| Διάμετρος (χιλ.) | 22.40±0.50 |
| Εξωτερικός αγωγός | |
| Ζαρωμένος χαλκός-σωλήνας | |
| Διάμετρος πέρα από το χαλκό | |
| Εξωτερικός αγωγός (χιλ.) | 25.40±0.30 |
| Σακάκι | |
| Χρώμα σακακιών | Μαύρος |
| Πάχος (χιλ.) | 1.20±0.20 |
| Διάμετρος (χιλ.) | 27.80±0.30 |
| Ελάχιστη κάμπτοντας ακτίνα (χιλ.) | |
| Ενιαία κάμψη | 150 |
| Πολλαπλάσια κάμψη | 275 |
| Σειρά θερμοκρασίας (℃) | |
| Τυποποιημένο σακάκι | -40~+70 |
| Πυρκαγιά - σακάκι καθυστερούντω | -25~+70 |
| Σύνθετη αντίσταση (Ω) | 50±2 | ||
| Ικανότητα (pF/m) | 75±2 | ||
| Ταχύτητα (%) | 88 | ||
| Συνεχής διακοπή, βολτ (Β) | ≥6000 | ||
| Αποτελεσματικότητα προστατευτικών καλυμμάτων (DB) | >>120 | ||
| Κόψτε Frequenc (Ghz) | 5.0 | ||
| Μείωση (dB/100m) και μέση δύναμη (KW) | |||
| Συχνότητα | Μείωση | Μέσος όρος | |
| Δύναμη | |||
| 150 MHZ | 1.43 | 6.05 | |
| 450 MHZ | 2.56 | 3.39 | |
| 800 MHZ | 3.51 | 2.48 | |
| 900 MHZ | 3.75 | 2.32 | |
| 1800 MHZ | 5.54 | 1.53 | |
| 2000 MHZ | 5.89 | 1.48 | |
| 2400 MHZ | 6.59 | 1.31 | |
| 3000 MHZ | 7.45 | 1.22 | |
| 3500 MHZ | 8.24 | 1.17 | |
| 4000 MHZ | 8.98 | 1.02 | |
| 5000 MHZ | 10.31 | 0,87 | |
| VSWR | |||
| 820MHz~960MHz | 1.10 | ||
| 1700MHz~2200MHz | 1.13 | ||
| 2200MHz~2700MHz | 1.15 | ||
| 3300MHz~3600MHz | 1.20 | ||
| 4400MHz~5000MHz | 1.20 | ||
Τυποποιημένοι όροι:
Για τη μείωση: VSWR 1,0, θερμοκρασία 20℃ καλωδίων
Για τη μέση δύναμη: VSWR 1,0, περιβαλλοντική θερμοκρασία 40℃
Εσωτερική ηλιακή φόρτωση θερμοκρασίας 100℃.No αγωγών.
Η μέγιστη αξία VSWR και μείωσης θα είναι 105% από την ονομαστική αξία.
Εφαρμογές:
Χρησιμοποιείται συνήθως στους ασύρματους σταθμούς βάσης επικοινωνίας.
|
|
