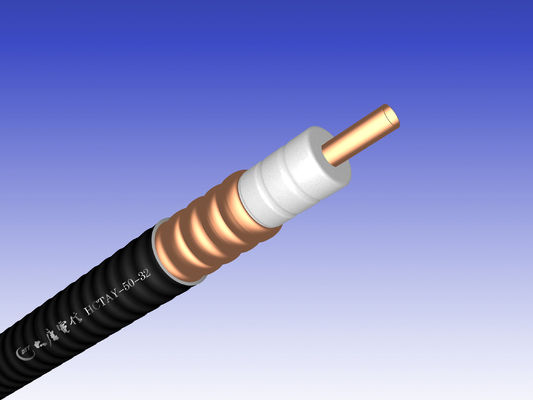

Σωλήνας χαλκού έξοχο εύκαμπτο ομοαξονικό καλώδιο 7/8 50 ωμ καθυστερών ″

Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα, Chengdu
Μάρκα: FHDT
Πιστοποίηση: ISO,RoHs, ETL, UL, CPR
Αριθμό μοντέλου: Πυρκαγιά - σακάκι 7/8 ″ SF hhtayz-50-21 καθυστερούντω
Ποσότητα παραγγελίας min: 5 χλμ
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Ουδέτερο τύμπανο, 500m/drum. Εξατομικεύσιμος
Χρόνος παράδοσης: 3-4 εβδομάδες για τη μαζική παραγωγή
Όροι πληρωμής: Συνήθως T/T, άλλοι όροι διαπραγματεύσιμοι
Λεπτομερής ενημέρωση
Εφαρμογή: Τηλεπικοινωνίες/τηλεγράφηση του συστήματος, σταθμός βάσης Εσωτερικός αγωγός: Ζαρωμένος χαλκός-σωλήνας
Εξωτερικός Αγωγός: Ζαρωμένος χαλκός-σωλήνας Μόνωση: 3 στρώματα της μόνωσης
Χρώμα: Μαύρος Υλικό σακακιών: LSZH
Συσκευασία: Ουδέτερο τύμπανο Ποσότητα: 500m/Drum
Υψηλό φως:

Έξοχο εύκαμπτο ομοαξονικό καλώδιο 7/8 καθυστερών ″

,

σωλήνας χαλκού ομοαξονικό καλώδιο 50 ωμ

,

ομοαξονικό καλώδιο 7/8 50 ωμ καθυστερών ″


Περιγραφή προϊόντων

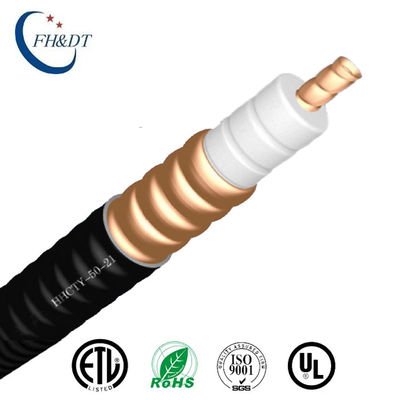

Έξοχη εύκαμπτη φλόγα χαλκός-σωλήνων 50Ohm - ομοαξονικό καλώδιο 7/8 ίντσα (7/8 καθυστερών ″ SF) hhtayz-50-21 καθυστερούντω



Γρήγορη λεπτομέρεια:

  • Χαμηλός - μείωση
  • Χαμηλό VSWR,
  • Υψηλή επέκταση
  • Εκτίμηση υψηλής δύναμης
  • Άριστη περιβαλλοντική απόδοση
  • Άριστη μηχανική απόδοση
  • Προσαρμοσμένο καλώδιο



Περιγραφή:

Ένας τροφοδότης είναι ένα κανάλι μετάδοσης για τα ηλεκτρομαγνητικά κύματα, η των οποίων λειτουργία είναι να διαβιβαστεί η υψηλής συχνότητας ενέργεια. Το καλώδιο τροφοδοτών μπορεί αποτελεσματικά να διαβιβάσει το σήμα που παραλαμβάνεται από την κεραία, με τη μικρή διαστρέβλωση, τη χαμηλή απώλεια, την ισχυρή αντιπαρεμβατική ικανότητα, και μια καλή αντιστοιχία σύνθετης αντίστασης μεταξύ της γραμμής τροφών και της κεραίας, και μεταξύ της εισαγωγής σημάτων του δέκτη. Στα μεγάλα προγράμματα, το ομοαξονικό καλώδιο είναι ένα ουσιαστικό καλώδιο, μια απλή σύνδεση, και ένα χαμηλό ποσοστό αποτυχίας μετά από την εγκατάσταση. Δεχτείτε την προσαρμογή του cOem ή του ODM.



Προδιαγραφές:

Κατασκευή

Εσωτερικός αγωγός
Ζαρωμένος χαλκός-σωλήνας
Διάμετρος (χιλ.) 9.40±0.10
Μόνωση
3 στρώματα της μόνωσης
Διάμετρος (χιλ.) 22.40±0.30
Εξωτερικός αγωγός
Ζαρωμένος χαλκός-σωλήνας
Εξωτερικός αγωγός (χιλ.) 24.90±0.30
Σακάκι
Πάχος (χιλ.) 1.10±0.20
Διάμετρος (χιλ.) 27.50±0.30

Στοιχεία εφαρμοσμένης μηχανικής

Ελάχιστη κάμπτοντας ακτίνα (χιλ.)
Ενιαία κάμψη 80
Πολλαπλάσια κάμψη 125
Σειρά θερμοκρασίας (℃)
Τυποποιημένο σακάκι -40~+70
Πυρκαγιά - σακάκι καθυστερούντω -25~+70


Ηλεκτρική απόδοση

Σύνθετη αντίσταση (Ω) 50±1
Ικανότητα (pF/m) 74±2
Ταχύτητα (%) 88
Συνεχής διακοπή, βολτ (Β) ≥6000
Αποτελεσματικότητα προστατευτικών καλυμμάτων (DB) >>120
Κόψτε Frequenc (Ghz) 4.9
Μείωση (dB/100m) και μέση δύναμη (KW)
Συχνότητα Μείωση Μέσος όρος
Δύναμη
150 MHZ 1.61 7.16
450 MHZ 2.88 3.85
800 MHZ 3.94 2.79
900 MHZ 4.22 2.61
1800 MHZ 6.21 1.78
2000 MHZ 6.59 1.65
2500 MHZ 7.49 1.47
3000 MHZ 8.35 1.32
3500 MHZ 9.11 1.21
4000 MHZ 9.86 1.15
5000 MHZ 11.27 1.01
VSWR
820MHz~960MHz 1.10
1700MHz~2200MHz 1.13
2200MHz~2700MHz 1.15
3300MHz~3600MHz 1.20
4400MHz~5000MHz 1.20



Τυποποιημένοι όροι:

Για τη μείωση: VSWR 1,0, θερμοκρασία 20℃ καλωδίων

Για τη μέση δύναμη: VSWR 1,0, περιβαλλοντική θερμοκρασία 40℃

Εσωτερική ηλιακή φόρτωση θερμοκρασίας 100℃.No αγωγών.

Η μέγιστη αξία VSWR και μείωσης θα είναι 105% από την ονομαστική αξία.







Εφαρμογές:

Χρησιμοποιείται συνήθως στους ασύρματους σταθμούς βάσης επικοινωνίας.
