| Ονομασία μάρκας: | FHDT |
| Αριθμός μοντέλου: | S-FTP Cat.7A |
| MOQ: | 500 τύμπανα |
| τιμή: | negotiable |
| Πληροφορίες συσκευασίας: | Ουδέτερο τύμπανο, 305m/drum |
| Όροι πληρωμής: | Συνήθως T/T, άλλοι όροι διαπραγματεύσιμοι |
S-FTP cOem 4 χαμηλών διαγώνιων συζήτησης ζευγάρια καλωδίων δεικτών Cat.7A Ethernet
Περιγραφή
Cat.7A S - το χαμηλό καλώδιο του τοπικού LAN δεικτών λογομαχίας FTP κατασκευάζεται με έναν υψηλής ποιότητας αγωγό χαλκού 22AWG oxygen-free για τη βέλτιστη συχνότητα μετάδοσης μέχρι 1000MHz. Ο δείκτης λογομαχίας μεταξύ κάθε ζευγαριού έχει αυξηθεί από τουλάχιστον 10dB, και αυτό το καλώδιο μπορεί να περάσει και τη δοκιμή καναλιών 100m και δοκιμή συνδέσεων 90m τη μόνιμη, σύμφωνα με τα πρότυπα IEEE802.3an, ISO/IEC 11801-2008, ANSI/TIA-568C.2-2009, καθώς επίσης και CPR UL. Αυτό το προϊόν υποστηρίζεται από μια εξουσιοδότηση 25-έτους, και μπορεί να προσαρμοστεί ως cOem ή προϊόν ODM.
Προδιαγραφές:
| Πρότυπα δοκιμής | IEC 61156-5 | ||||||||||||||||||

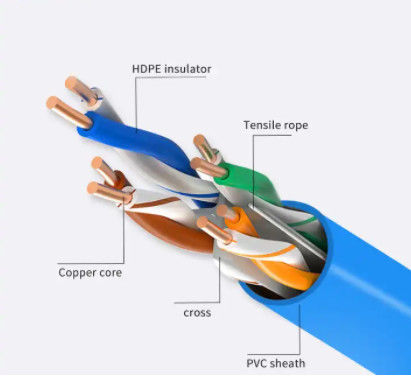

| Κατασκευή | |||||||||||||||||||
| Αγωγός | Υλικό | Στερεός γυμνός χαλκός | | ||||||||||||||||
| Διάμετρος (χιλ.) | 0,63±0.01 | ||||||||||||||||||
| Μόνωση | Υλικό | PE δέρμα-αφρός-δερμάτων | |||||||||||||||||
| Διάμετρος (χιλ.) | 1.49±0.05 | ||||||||||||||||||
| Χρώμα πυρήνων | 1.white-blue/blue | 2.white-orange/orange | |||||||||||||||||
| 3.white-green/green | 4.white-brown/brown | ||||||||||||||||||
| Βρύση πολυεστέρα | Αριθ. | Φύλλο αλουμινίου αργιλίου | Ναι | ||||||||||||||||
| Σχίστε το σκοινί | 210D*3 | Καλώδιο αγωγών | Αριθ. | ||||||||||||||||
| Πλεξούδα | Ναι | Κάλυψη | ≥30% | ||||||||||||||||
| Θήκη | Υλικό | PVC | |||||||||||||||||
| Πάχος (χιλ.) | 0.6±0.1 | ||||||||||||||||||
| Διάμετρος (χιλ.) | 8.2±0.5 | ||||||||||||||||||
| Χρώμα | Γκρίζος | ||||||||||||||||||
| Εκτύπωση επιφάνειας | Επιστολή υψηλή | 3.0 ± 0.5mm | |||||||||||||||||
| Χρώμα | Μαύρος | ||||||||||||||||||
| Λάθος & διάστημα τυπωμένων υλών | ≤± 0,5%, 1m | ||||||||||||||||||
| Συσκευασία: Τύμπανο | Μήκος συσκευασίας: 305m | ||||||||||||||||||
| Διαστάσεις κιβωτίων (χιλ.) | 400*200*320 | ||||||||||||||||||
| Ηλεκτρικές ιδιότητες | |||||||||||||||||||
| Αντίσταση αγωγών (20℃) | ≤9.5 Ω/100m | ||||||||||||||||||
| Ηλεκτρική ανισορροπία αντίστασης (20℃) | ≤2.0% | ||||||||||||||||||
| Αντίσταση μόνωσης | >5000 MΩ·χλμ | ||||||||||||||||||
| Ζευγάρι για να στηρίξει την ανισορροπία ικανότητας (0,8 KHz ή 1KHz) | ≤160pF/100m | ||||||||||||||||||
| Αμοιβαία ικανότητα ενός ζευγαριού | ≤5.6nF/100m | ||||||||||||||||||
| Ιδιότητες μετάδοσης (τρηματώδης σκώληκας που εξετάζει) | |||||||||||||||||||
Feq | Zc | IL | RL | ΕΠΕΙΤΑ | CP ΈΠΕΙΤΑ | ELFEXT | CP ELFEXT | ||||||||||||
| Ω | ≤dB/100m | ≥dB | ≥dB/100m | ≥dB/100m | ≥dB/100m | ≥dB/100m | |||||||||||||
| 4.00 | 100±15Ω | 3.7 | 23.0 | 78.0 | 75.0 | 78.0 | 75.0 | ||||||||||||
| 8.00 | 5.2 | 24.5 | 78.0 | 75.0 | 77.2 | 74.2 | |||||||||||||
| 10.00 | 5.8 | 25.0 | 78.0 | 75.0 | 75.3 | 72.3 | |||||||||||||
| 16.00 | 7.3 | 25.0 | 78.0 | 75.0 | 71.2 | 68.2 | |||||||||||||
| 20.00 | 8.2 | 25.0 | 78.0 | 75.0 | 69.3 | 66.3 | |||||||||||||
| 25.00 | 9.2 | 24.3 | 78.0 | 75.0 | 67.3 | 64.3 | |||||||||||||
| 31.25 | 10.3 | 23.6 | 78.0 | 75.0 | 65.4 | 62.4 | |||||||||||||
| 62.50 | 14.6 | 21.5 | 78.0 | 75.0 | 59.4 | 56.4 | |||||||||||||
| 100.00 | 18.5 | 20.1 | 75.4 | 72.4 | 55.3 | 52.3 | |||||||||||||
| 200.00 | 100±18Ω | 26.5 | 18.0 | 70.9 | 67.9 | 49.3 | 46.3 | ||||||||||||
| 250.00 | 29.7 | 17.3 | 69.4 | 66.4 | 47.3 | 44.3 | |||||||||||||
| 300.00 | 100±25Ω | 32.7 | 17.3 | 68.2 | 65.2 | 45.8 | 42.8 | ||||||||||||
| 400.00 | 38.0 | 17.3 | 66.4 | 63.4 | 43.3 | 40.3 | |||||||||||||
| 500.00 | 42.8 | 17.3 | 64.9 | 61.9 | 41.3 | 38.3 | |||||||||||||
| 600.00 | 47.1 | 17.3 | 63.7 | 60.7 | 39.7 | 36.7 | |||||||||||||
| 1000 | 100±35Ω | 61.9 | 15.1 | 60.4 | 57.4 | 35.3 | 32.3 | ||||||||||||
| Θερμοκρασία περιβάλλοντος | |||||||||||||||||||
| Κατάστημα | -10~+50℃ | Εγκατάσταση | -5~+40 | Εργασία | -20 ~ +60 | ||||||||||||||
| Παρατήρηση | |||||||||||||||||||
a) Εξασφαλίστε πέρασμα 100m δοκιμή καναλιών και περάστε δοκιμή συνδέσεων 90m τη μόνιμη. | |||||||||||||||||||
Εφαρμογές:
Ευρέως χρησιμοποιημένος για την τηλεγράφηση μεταξύ της εξόδου τηλεπικοινωνιών των περιοχών εργασίας και του πλαισίου διανομής του διαγώνιου ντουλαπιού σύνδεσης στην οικοδόμηση του ΓΕΝΙΚΟΥ ΣΥΣΤΗΜΑΤΟΣ ΤΗΛΕΓΡΑΦΗΣΗΣ, και την τηλεγράφηση μεταξύ της εξόδου τηλεπικοινωνιών χρηστών και του πλαισίου διανομής στο κατοικημένο σύστημα τηλεγράφησης.
FAQ
Καλώδιο του τοπικού LAN s-FTP Cat.7A
Q1. Μπορώ να έχω μια διαταγή δειγμάτων για το καλώδιο;
Α: Ναι, χαιρετίζουμε τη διαταγή δειγμάτων να εξετάσουμε και να ελέγξουμε την ποιότητα. Τα μικτά δείγματα είναι αποδεκτά.
Q2. Τι γίνεται με τη χρονική ανοχή;
Α: 1 εβδομάδα για το δείγμα που προετοιμάζεται, 3-4 εβδομάδες για τη μαζική παραγωγή.
Q3. Έχετε οποιοδήποτε όριο MOQ για τη διαταγή καλωδίων του τοπικού LAN;
Α: Χαμηλό MOQ, 1pc για τον έλεγχο δειγμάτων είναι διαθέσιμο. 200 κιβώτια (305m/box) για τη μαζική παραγωγή
Q5. Πώς να προχωρήσει μια διαταγή για το καλώδιο του τοπικού LAN;
Α: Αρχικά ξέρτε τις απαιτήσεις ή την αίτησή σας.
Αφετέρου αναφέρουμε σύμφωνα με τις απαιτήσεις σας ή τις προτάσεις μας.
Τρίτον ο πελάτης επιβεβαιώνει τα δείγματα και τοποθετεί την κατάθεση για την επίσημη διαταγή.
Τέταρτον παρέχουμε τη λεπτομέρεια συσκευασίας και επιβεβαιώνουμε με τον πελάτη.
Κατόπιν τακτοποιούμε την παραγωγή.
Q6. Είναι ΕΝΤΆΞΕΙ τυπωμένη ύλη το λογότυπό μου στο προϊόν καλωδίων του τοπικού LAN;
Α: Ναι. Παρακαλώ μας ενημερώστε τυπικά πριν από την παραγωγή μας.
Q7: Προσφέρετε την εγγύηση για τα προϊόντα;
Α: Ναι, προσφέρουμε 25 έτη εξουσιοδότησης στα προϊόντα μας.
|
