Τόπος καταγωγής: | Chengdu, Κίνα |
---|---|
Μάρκα: | FHDT |
Πιστοποίηση: | IEEE802.3an, ISO/IEC 11801-2008, ANSI/TIA-568C.2-2009 |
Αριθμό μοντέλου: | S-FTP Cat.7 |
Ποσότητα παραγγελίας min: | 500 τύμπανα |
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Ουδέτερο τύμπανο, 305m/drum |
Χρόνος παράδοσης: | 3-4 εβδομάδες |
Όροι πληρωμής: | Συνήθως T/T, άλλοι όροι διαπραγματεύσιμοι |
Δυνατότητα προσφοράς: | 3-4 εβδομάδες για τη μαζική παραγωγή |
Αριθμός Μαέστρων: | 8 | Τύπος: | S-FTP Cat.7 |
---|---|---|---|
Εφαρμογή: | Τηλεπικοινωνίες/τηλεγράφηση του συστήματος | Χρώμα: | Προσαρμοσμένος |
Υλικό σακακιών: | PVC&LSZH | Υλικό αγωγού: | Oxygen-free καλώδιο χαλκού |
Δομή: | 4P στριμμένο ζευγάρι | Αγωγός: | 23 AWG |
Συσκευασία: | Ουδέτερο τύμπανο | Ποσότητα: | 305m/d |
Επισημαίνω: | καλώδιο 600MHz Cat7 Ethernet,Cat7 FTP του S 4 ζευγάρια χαμηλής λογομαχίας,FTP 600MHz Cat7 S |

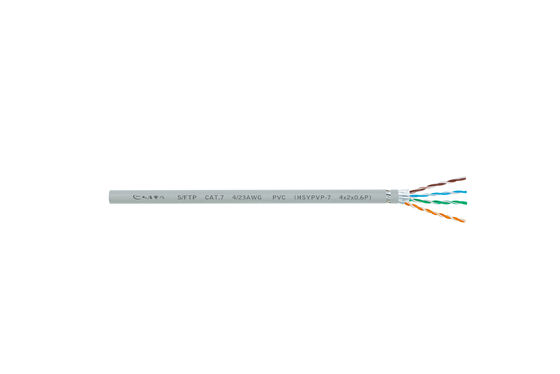

S-FTP Cat.7 4 χαμηλών διαγώνιων συζήτησης δεικτών ζευγάρια καλωδίων του τοπικού LAN
Γρήγορη λεπτομέρεια:
Περιγραφή:
Ο αγωγός υιοθετεί το υψηλής ποιότητας oxygen-free καλώδιο χαλκού 23AWG (99,99%). Κατάλληλη για 10 εφαρμογές Gigabit Ethernet, η υψηλότερη συχνότητα μετάδοσης μπορεί να φθάσει σε 600MHz. Σχεδιασμένος στη δομή της υπο--ασπίδας φύλλων αλουμινίου αργιλίου και της γενικής ασπίδας στρώματος μεταξιού, ο δείκτης λογομαχίας μεταξύ κάθε ζευγαριού πρέπει να αυξηθεί από τουλάχιστον 10dB. Το καλώδιο μπορεί να περάσει 100m καναλιών δοκιμή δοκιμής ή τη μόνιμη συνδέσεων 90m. Πλήρως συναντηθείτε και ανώτερος στα πρότυπα IEEE802.3an ISO/IEC 11801-2008 ANSI/TIA-568C.2-2009, σύμφωνα με CPR UL. Δεχτείτε την προσαρμογή του cOem ή του ODM
Αριθμός αγωγών: | 8 | Τύπος: | S-FTP Cat.7 |
---|---|---|---|
Εφαρμογή: | Τηλεπικοινωνίες/τηλεγράφηση του συστήματος | Χρώμα: | Προσαρμοσμένος |
Υλικό σακακιών: | PVC&LSZH | Υλικό αγωγών: | Oxygen-free καλώδιο χαλκού |
Δομή: | 4P στριμμένο ζευγάρι | Αγωγός: | 23 AWG |
Συσκευασία: | Ουδέτερο τύμπανο | Ποσότητα: | 305m/d |
Προδιαγραφές:
Πρότυπα δοκιμής | ISO/IEC 61156,5, IEEE 802,3, YD/T 1019 | ||||||||||||||
Κατασκευή | |||||||||||||||
Αγωγός | Υλικό | Στερεός γυμνός χαλκός |
|
||||||||||||
Διάμετρος (χιλ.) | 0,58 | ||||||||||||||
Μόνωση | Υλικό | PE δέρμα-αφρός-δερμάτων | |||||||||||||
Διάμετρος (χιλ.) | 1.35 | ||||||||||||||
Χρώμα πυρήνων | 1 άσπρος-μπλε/μπλε | 2 άσπρος-πορτοκάλι/πορτοκάλι | |||||||||||||
3 άσπρος-πράσινο/πράσινος | 4 άσπρος-καφετιά/καφετιά | ||||||||||||||
Φύλλο αλουμινίου αργιλίου | 14×0.075mm | Πλεξούδα (χιλ.) | 16/7/0.10, TC | ||||||||||||
Σχίστε το σκοινί | Tex111 | Κάλυψη | ≥40% | ||||||||||||
Θήκη | Υλικό | PVC/LSZH | |||||||||||||
Πάχος | 0.65±0.1mm | ||||||||||||||
Διάμετρος | 8.2±0.2mm | ||||||||||||||
Χρώμα | Μέσοι γκρίζος/ο Μαύρος | ||||||||||||||
Εκτύπωση επιφάνειας | Επιστολή υψηλή | 3.0 ± 0.5mm | |||||||||||||
Χρώμα | Γραπτός | ||||||||||||||
Λάθος & διάστημα τυπωμένων υλών | ≤± 0,5%, 1m | ||||||||||||||
Συσκευασία | Εξέλικτρο στο κιβώτιο | Μήκος συσκευασίας | 305m | ||||||||||||
Διαστάσεις κιβωτίων (χιλ.) | 510*510*240 | ||||||||||||||
Ηλεκτρικές ιδιότητες | |||||||||||||||
Αντίσταση αγωγών (20℃) | ≤9.5 Ω/100m | ||||||||||||||
Ηλεκτρική ανισορροπία αντίστασης (20℃) | ≤2.0% | ||||||||||||||
Αντίσταση μόνωσης | >5000 MΩ·χλμ | ||||||||||||||
Ζευγάρι για να στηρίξει την ανισορροπία ικανότητας (0,8 kHz ή 1kHz) | ≤330 pF/100m | ||||||||||||||
Αμοιβαία ικανότητα ενός ζευγαριού | ≤5.6 nF/100m | ||||||||||||||
Λοξή κίνηση καθυστέρησης | ≤25 ns/100m | ||||||||||||||
Ιδιότητες μετάδοσης (τρηματώδης σκώληκας που εξετάζει) | |||||||||||||||
Feq MHZ |
ΚΑΘΥΣΤΕΡΗΣΗ ΦΑΣΗΣ | IL | RL | ΕΠΕΙΤΑ | CP ΈΠΕΙΤΑ | ELFEXT | CP ELFEXT | ||||||||
≤ns/100m | ≤dB/100m | ≥dB | ≥dB/100m | ≥dB/100m | ≥dB/100m | ≥dB/100m | |||||||||
1.0 | 570 | 2.0 | 20.0 | 78.0 | 75.0 | 78.0 | 75.0 | ||||||||
4.0 | 552 | 3.7 | 23.0 | 78.0 | 75.0 | 78.0 | 75.0 | ||||||||
8.0 | 547 | 5.2 | 24.5 | 78.0 | 75.0 | 77.2 | 74.2 | ||||||||
10.0 | 545 | 5.9 | 25.0 | 78.0 | 75.0 | 75.3 | 72.3 | ||||||||
16.0 | 543 | 7.4 | 25.0 | 78.0 | 75.0 | 71.2 | 68.2 | ||||||||
20.0 | 542 | 8.3 | 25.0 | 78.0 | 75.0 | 69.3 | 66.3 | ||||||||
25.0 | 541 | 9.3 | 24.3 | 78.0 | 75.0 | 67.3 | 64.3 | ||||||||
31.25 | 540 | 10.4 | 23.6 | 78.0 | 75.0 | 65.4 | 62.4 | ||||||||
62.5 | 539 | 14.9 | 21.5 | 75.5 | 72.5 | 59.4 | 56.4 | ||||||||
100 | 538 | 19.0 | 20.1 | 72.4 | 69.4 | 55.3 | 52.3 | ||||||||
200
|
537 | 27.5 | 18.0 | 67.9 | 64.9 | 49.3 | 46.3 | ||||||||
250 | 536 | 31.0 | 17.3 | 66.4 | 63.4 | 47.3 | 44.3 | ||||||||
300 | 536 | 34.2 | 17.3 | 65.2 | 62.2 | 45.8 | 42.8 | ||||||||
400 | 536 | 40.0 | 17.3 | 63.4 | 60.4 | 43.3 | 40.3 | ||||||||
500 | 536 | 45.3 | 17.3 | 61.9 | 58.9 | 41.3 | 38.3 | ||||||||
600 | 535 | 50.1 | 17.3 | 60.7 | 57.7 | 39.7 | 36.7 |
Εφαρμογές:
Ευρέως χρησιμοποιημένος για την τηλεγράφηση μεταξύ της εξόδου τηλεπικοινωνιών των περιοχών εργασίας και του πλαισίου διανομής του διαγώνιου ντουλαπιού σύνδεσης στην οικοδόμηση του ΓΕΝΙΚΟΥ ΣΥΣΤΗΜΑΤΟΣ ΤΗΛΕΓΡΑΦΗΣΗΣ, και την τηλεγράφηση μεταξύ της εξόδου τηλεπικοινωνιών χρηστών και του πλαισίου διανομής στο κατοικημένο σύστημα τηλεγράφησης.
FAQ
Καλώδιο του τοπικού LAN s-FTP Cat.7
Q1. Μπορώ να έχω μια διαταγή δειγμάτων για το καλώδιο;
Α: Ναι, χαιρετίζουμε τη διαταγή δειγμάτων να εξετάσουμε και να ελέγξουμε την ποιότητα. Τα μικτά δείγματα είναι αποδεκτά.
Q2. Τι γίνεται με τη χρονική ανοχή;
Α: 1 εβδομάδα για το δείγμα που προετοιμάζεται, 3-4 εβδομάδες για τη μαζική παραγωγή.
Q3. Έχετε οποιοδήποτε όριο MOQ για τη διαταγή καλωδίων του τοπικού LAN;
Α: Χαμηλό MOQ, 1pc για τον έλεγχο δειγμάτων είναι διαθέσιμο. 200 κιβώτια (305m/box) για τη μαζική παραγωγή
Q5. Πώς να προχωρήσει μια διαταγή για το καλώδιο του τοπικού LAN;
Α: Αρχικά ξέρτε τις απαιτήσεις ή την αίτησή σας.
Αφετέρου αναφέρουμε σύμφωνα με τις απαιτήσεις σας ή τις προτάσεις μας.
Τρίτον ο πελάτης επιβεβαιώνει τα δείγματα και τοποθετεί την κατάθεση για την επίσημη διαταγή.
Τέταρτον παρέχουμε τη λεπτομέρεια συσκευασίας και επιβεβαιώνουμε με τον πελάτη.
Κατόπιν τακτοποιούμε την παραγωγή.
Q6. Είναι ΕΝΤΆΞΕΙ τυπωμένη ύλη το λογότυπό μου στο προϊόν καλωδίων του τοπικού LAN;
Α: Ναι. Παρακαλώ μας ενημερώστε τυπικά πριν από την παραγωγή μας.
Q7: Προσφέρετε την εγγύηση για τα προϊόντα;
Α: Ναι, προσφέρουμε 25 έτη εξουσιοδότησης στα προϊόντα μας.
