| Τόπος καταγωγής: | Chengdu, Κίνα |
|---|---|
| Μάρκα: | FHDT |
| Πιστοποίηση: | IEEE802.3an, ISO/IEC 11801-2008, ANSI/TIA-568C.2-2009 |
| Αριθμό μοντέλου: | S-FTP Cat.7A |
| Ποσότητα παραγγελίας min: | 500 τύμπανα |
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Ουδέτερο τύμπανο, 305m/drum |
| Χρόνος παράδοσης: | 3-4 εβδομάδες |
| Όροι πληρωμής: | Συνήθως T/T, άλλοι όροι διαπραγματεύσιμοι |
| Δυνατότητα προσφοράς: | 3-4 εβδομάδες για τη μαζική παραγωγή |
| Όνομα προϊόντων: | Καλώδιο s-FTP Cat.7A Ethernet | Αριθμός Μαέστρων: | 8 |
|---|---|---|---|
| Τύπος: | S-FTP Cat.7A | Εφαρμογή: | Τηλεπικοινωνίες/τηλεγράφηση του συστήματος |
| Χρώμα: | Προσαρμοσμένος | Υλικό σακακιών: | PVC&LSZH |
| Υλικό αγωγού: | Oxygen-free καλώδιο χαλκού | Δομή: | 4P στριμμένο ζευγάρι |
| Αγωγός: | 22AWG | Ποσότητα: | 305m/drum |
| Υψηλό φως: | καλώδιο 10dB Cat7A Ethernet,4 χαμηλού ζευγάρια FTP λογομαχίας Cat7A S,FTP 10dB Cat7A S |
||
Περιγραφή

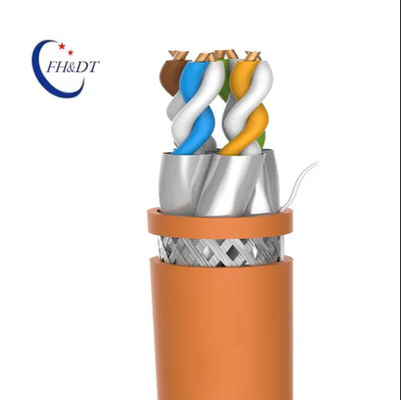

Cat.7A S - το χαμηλό καλώδιο του τοπικού LAN δεικτών λογομαχίας FTP κατασκευάζεται με έναν υψηλής ποιότητας αγωγό χαλκού 22AWG oxygen-free για τη βέλτιστη συχνότητα μετάδοσης μέχρι 1000MHz. Ο δείκτης λογομαχίας μεταξύ κάθε ζευγαριού έχει αυξηθεί από τουλάχιστον 10dB, και αυτό το καλώδιο μπορεί να περάσει και τη δοκιμή καναλιών 100m και δοκιμή συνδέσεων 90m τη μόνιμη, σύμφωνα με τα πρότυπα IEEE802.3an, ISO/IEC 11801-2008, ANSI/TIA-568C.2-2009, καθώς επίσης και CPR UL. Αυτό το προϊόν υποστηρίζεται από μια εξουσιοδότηση 25-έτους, και μπορεί να προσαρμοστεί ως cOem ή προϊόν ODM.
Προδιαγραφές:
| Πρότυπα δοκιμής | IEC 61156-5 | ||||||||||||||||||
| Κατασκευή | |||||||||||||||||||
| Αγωγός | Υλικό | Στερεός γυμνός χαλκός | |
||||||||||||||||
| Διάμετρος (χιλ.) | 0,63±0.01 | ||||||||||||||||||
| Μόνωση | Υλικό |
PE δέρμα-αφρός-δερμάτων |
|||||||||||||||||
| Διάμετρος (χιλ.) | 1.49±0.05 | ||||||||||||||||||
| Χρώμα πυρήνων | 1.white-blue/blue | 2.white-orange/orange | |||||||||||||||||
| 3.white-green/green | 4.white-brown/brown | ||||||||||||||||||
| Βρύση πολυεστέρα | Αριθ. | Φύλλο αλουμινίου αργιλίου |
Ναι |
||||||||||||||||
| Σχίστε το σκοινί | 210D*3 | Καλώδιο αγωγών | Αριθ. | ||||||||||||||||
| Πλεξούδα |
Ναι |
Κάλυψη | ≥30% | ||||||||||||||||
| Θήκη | Υλικό | PVC | |||||||||||||||||
| Πάχος (χιλ.) | 0.6±0.1 | ||||||||||||||||||
| Διάμετρος (χιλ.) | 8.2±0.5 | ||||||||||||||||||
| Χρώμα | Γκρίζος | ||||||||||||||||||
| Εκτύπωση επιφάνειας | Επιστολή υψηλή | 3.0 ± 0.5mm | |||||||||||||||||
| Χρώμα | Μαύρος | ||||||||||||||||||
| Λάθος & διάστημα τυπωμένων υλών | ≤± 0,5%, 1m | ||||||||||||||||||
| Συσκευασία: Τύμπανο | Μήκος συσκευασίας: 305m | ||||||||||||||||||
| Διαστάσεις κιβωτίων (χιλ.) | 400*200*320 | ||||||||||||||||||
| Ηλεκτρικές ιδιότητες | |||||||||||||||||||
| Αντίσταση αγωγών (20℃) | ≤9.5 Ω/100m | ||||||||||||||||||
| Ηλεκτρική ανισορροπία αντίστασης (20℃) | ≤2.0% | ||||||||||||||||||
| Αντίσταση μόνωσης | >5000 MΩ·χλμ | ||||||||||||||||||
| Ζευγάρι για να στηρίξει την ανισορροπία ικανότητας (0,8 KHz ή 1KHz) | ≤160pF/100m | ||||||||||||||||||
| Αμοιβαία ικανότητα ενός ζευγαριού | ≤5.6nF/100m | ||||||||||||||||||
| Ιδιότητες μετάδοσης (τρηματώδης σκώληκας που εξετάζει) | |||||||||||||||||||
|
Feq |
Zc | IL | RL | ΕΠΕΙΤΑ | CP ΈΠΕΙΤΑ | ELFEXT | CP ELFEXT | ||||||||||||
| Ω | ≤dB/100m | ≥dB | ≥dB/100m | ≥dB/100m | ≥dB/100m | ≥dB/100m | |||||||||||||
| 4.00 | 100±15Ω | 3.7 | 23.0 | 78.0 | 75.0 | 78.0 | 75.0 | ||||||||||||
| 8.00 | 5.2 | 24.5 | 78.0 | 75.0 | 77.2 | 74.2 | |||||||||||||
| 10.00 | 5.8 | 25.0 | 78.0 | 75.0 | 75.3 | 72.3 | |||||||||||||
| 16.00 | 7.3 | 25.0 | 78.0 | 75.0 | 71.2 | 68.2 | |||||||||||||
| 20.00 | 8.2 | 25.0 | 78.0 | 75.0 | 69.3 | 66.3 | |||||||||||||
| 25.00 | 9.2 | 24.3 | 78.0 | 75.0 | 67.3 | 64.3 | |||||||||||||
| 31.25 | 10.3 | 23.6 | 78.0 | 75.0 | 65.4 | 62.4 | |||||||||||||
| 62.50 | 14.6 | 21.5 | 78.0 | 75.0 | 59.4 | 56.4 | |||||||||||||
| 100.00 | 18.5 | 20.1 | 75.4 | 72.4 | 55.3 | 52.3 | |||||||||||||
| 200.00 | 100±18Ω | 26.5 | 18.0 | 70.9 | 67.9 | 49.3 | 46.3 | ||||||||||||
| 250.00 | 29.7 | 17.3 | 69.4 | 66.4 | 47.3 | 44.3 | |||||||||||||
| 300.00 | 100±25Ω | 32.7 | 17.3 | 68.2 | 65.2 | 45.8 | 42.8 | ||||||||||||
| 400.00 | 38.0 | 17.3 | 66.4 | 63.4 | 43.3 | 40.3 | |||||||||||||
| 500.00 | 42.8 | 17.3 | 64.9 | 61.9 | 41.3 | 38.3 | |||||||||||||
| 600.00 | 47.1 | 17.3 | 63.7 | 60.7 | 39.7 | 36.7 | |||||||||||||
| 1000 | 100±35Ω | 61.9 | 15.1 | 60.4 | 57.4 | 35.3 | 32.3 | ||||||||||||
| Θερμοκρασία περιβάλλοντος | |||||||||||||||||||
| Κατάστημα | -10~+50℃ | Εγκατάσταση | -5~+40 | Εργασία | -20 ~ +60 | ||||||||||||||
| Παρατήρηση | |||||||||||||||||||
|
a) Εξασφαλίστε πέρασμα 100m δοκιμή καναλιών και περάστε δοκιμή συνδέσεων 90m τη μόνιμη. |
|||||||||||||||||||
Εφαρμογές:
Ευρέως χρησιμοποιημένος για την τηλεγράφηση μεταξύ της εξόδου τηλεπικοινωνιών των περιοχών εργασίας και του πλαισίου διανομής του διαγώνιου ντουλαπιού σύνδεσης στην οικοδόμηση του ΓΕΝΙΚΟΥ ΣΥΣΤΗΜΑΤΟΣ ΤΗΛΕΓΡΑΦΗΣΗΣ, και την τηλεγράφηση μεταξύ της εξόδου τηλεπικοινωνιών χρηστών και του πλαισίου διανομής στο κατοικημένο σύστημα τηλεγράφησης.
Το ΚΑΛΏΔΙΟ DATANG είναι εξειδικευμένο στην Ε&Α, την κατασκευή, τις πωλήσεις, τη διανομή του καλωδίου τηλεπικοινωνιών και τα εξαρτήματα στην Κίνα και τις παγκόσμιες αγορές. Με τις σταθερές προσπάθειες, το ΚΑΛΏΔΙΟ DATANG είναι ένα Top10 τηλεγραφώντας το εμπορικό σήμα συστημάτων στην Κίνα από το 2009.
Εστίαση ΚΑΛΩΔΊΩΝ DATANG στην έρευνα και την καινοτομία καλωδίων στην Κίνα από το 1965.
Με περισσότερο από 50 έτη εμπειρίας Ε&Α, έχουμε συμβάλει στη σύνταξη πολλών εθνικών προτύπων και άλλων βιομηχανικά τυποποιημένων. Το ΚΑΛΏΔΙΟ DATANG έχει μια επαγγελματική τεχνική ομάδα και μπορούμε να προσφέρουμε μια ισχυρή τεχνική υποστήριξη όταν χρειάζεται.
Το ΚΑΛΏΔΙΟ DATANG διοργανώνει 3 κύρια εργαστήρια: καλώδιο του τοπικού LAN & εξαρτήματα, καλώδιο ινών & εξαρτήματα και ομοαξονικά καλώδιο & εργαστήρια εξαρτημάτων. Με τις εισαγόμενες γραμμές παραγωγής, και το καλά σχεδιασμένο σύγχρονο εργαστήριο και την πεπειραμένη ομάδα, το ΚΑΛΏΔΙΟ DATANG είναι εξοπλισμένο με τη μεγάλη ικανότητα να ικανοποιηθεί η απαίτηση πελατών στο σπίτι και στο εξωτερικό: Καλώδιο του τοπικού LAN: 1 εκατομμύριο κιβώτια/έτος Ομοαξονικό καλώδιο: 80000km/year Καλώδιο οπτικής ίνας: πυρήνας km/year 3.5 εκατομμυρίων.
Η ΠΟΙΟΤΗΤΑ είναι πάντα πρώτη προτεραιότητα στο ΚΑΛΏΔΙΟ DATANG. Η επιχείρηση είναι ο ISO 9001, ISO 14000 επικυρωμένος, και τα προϊόντα κατασκευάζονται και εξετάζονται σύμφωνα με τα διεθνή πρότυπα. Τα προϊόντα είναι RoHS, ΠΡΟΣΙΤΟΤΗΤΑ, UL, ETL, CPR επικυρωμένο. OEM&ODM η υπηρεσία είναι διαθέσιμη.
Η απαίτηση ΠΕΛΑΤΩΝ συνεδρίασης είναι πάντα η κίνηση για το ΚΑΛΏΔΙΟ DATANG. Το ΚΑΛΏΔΙΟ DATANG έχει κερδίσει το μεγάλο μερίδιο αγοράς και σε εσωτερικό και oversea τις αγορές λόγω της ικανοποίησης πελατών. Όλο και περισσότεροι πελάτες επιλέγουν στο συνεργάτη με το ΚΑΛΏΔΙΟ DATANG επειδή η ισχυρή υποστήριξη και οι υπηρεσίες του και σταθερή βελτίωση να καλύψουν τις απαιτήσεις των πελατών. Μαζί με τους πελάτες, έχουμε υπερνικήσει πολλές δυσκολίες και έχουμε βελτιώσει τη δυνατότητά μας να εξυπηρετήσουμε τους πελάτες καλύτερα, και να αυξηθούμε από κοινού. Το εισόδημα ετήσια πωλήσεων είναι πάνω από 90 εκατομμύριο Δολ ΗΠΑ και ανάπτυξη κάθε χρόνο.
FAQ
Καλώδιο του τοπικού LAN s-FTP Cat.7A
Q1. Μπορώ να έχω μια διαταγή δειγμάτων για το καλώδιο;
Α: Ναι, χαιρετίζουμε τη διαταγή δειγμάτων να εξετάσουμε και να ελέγξουμε την ποιότητα. Τα μικτά δείγματα είναι αποδεκτά.
Q2. Τι γίνεται με τη χρονική ανοχή;
Α: 1 εβδομάδα για το δείγμα που προετοιμάζεται, 3-4 εβδομάδες για τη μαζική παραγωγή.
Q3. Έχετε οποιοδήποτε όριο MOQ για τη διαταγή καλωδίων του τοπικού LAN;
Α: Χαμηλό MOQ, 1pc για τον έλεγχο δειγμάτων είναι διαθέσιμο. 200 κιβώτια (305m/box) για τη μαζική παραγωγή
Q5. Πώς να προχωρήσει μια διαταγή για το καλώδιο του τοπικού LAN;
Α: Αρχικά ξέρτε τις απαιτήσεις ή την αίτησή σας.
Αφετέρου αναφέρουμε σύμφωνα με τις απαιτήσεις σας ή τις προτάσεις μας.
Τρίτον ο πελάτης επιβεβαιώνει τα δείγματα και τοποθετεί την κατάθεση για την επίσημη διαταγή.
Τέταρτον παρέχουμε τη λεπτομέρεια συσκευασίας και επιβεβαιώνουμε με τον πελάτη.
Κατόπιν τακτοποιούμε την παραγωγή.
Q6. Είναι ΕΝΤΆΞΕΙ τυπωμένη ύλη το λογότυπό μου στο προϊόν καλωδίων του τοπικού LAN;
Α: Ναι. Παρακαλώ μας ενημερώστε τυπικά πριν από την παραγωγή μας.
Q7: Προσφέρετε την εγγύηση για τα προϊόντα;
Α: Ναι, προσφέρουμε 25 έτη εξουσιοδότησης στα προϊόντα μας.
